ONYX

logo CE logo NF-feu

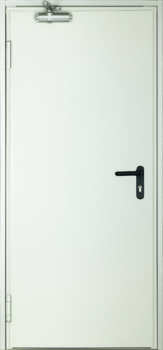

ONYX porte coupe-feu métallique laquée RAL 9010 (blanc) ou RAL 7038 (gris) en standard.
Toute la gamme de ce produit est réalisée sur une ligne de production basée sur les dernières technologies modernes qui permettent des niveaux de finition élevés et une qualité constante.

Les plus de ce produit

  • Classement feu : E60 et EI2 60
  • Renfort ferme porte en standard (coté paumelles)
  • Performance thermique 1,2 W/m².K
  • La qualité de finition
  • Facilité d'installation
  • Les nombreux accesssoires
  • Certification CE pour pose en extérieure
  • PV feu EFR-20-000682 pour pose en intérieure

Une question sur nos produits ? Une demande de devis ?

Demander un devis Poser une question

Documents liés

Certificat CE ONYX 1 vantail - T127/1 Certificat CE ONYX 2 vantaux - T128 Certificat CE ONYX REVERSIBLE 1 vantail - T127/2
Certificat NF ONYX
DoP ONYX 1 vantail - T127/1 DoP ONYX 2 vantaux - T128 DoP ONYX REVERSIBLE 1 vantail - T127/2
Documentation commerciale ONYX
Fiche de contrôle sur site ONYX Notice de montage ONYX T127/1 - T127/2 - T128
Notice Technique ONYX T127/1 - T127/2 - T128
PV DAS ONYX PV feu ONYX

Caractéristiques

DORMANT

  • Dormant constitué d’une traverse et de 2 montants en acier plié en forme Z de 1,5 mm d’épaisseur
    • Profil pose tunnel, profilés en U

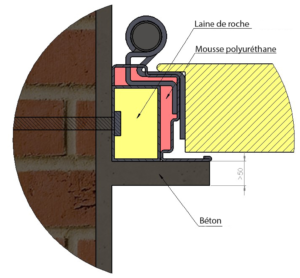

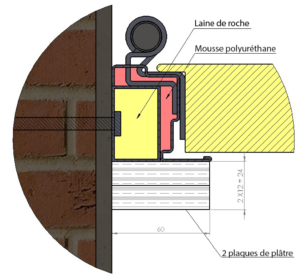

    • Précadre pour la pose en tunnel avec profil Z
  • Pattes de scellement : 221 x 23,4 mm en 15/10 ou 25/10

FINITIONS

  • Plaque peinte en poudre époxy thermodurcissable
  • Couleur standard RAL 9010 (blanc) ou RAL 7038 (gris)
  • Couleur de peinture de 100 microns sur le panneau et de 120 microns sur le dormant

PANNEAU

  • Epaisseur totale: 53 mm
  • Caisson en tôle d’acier galvanisé plié d’épaisseur 0,7 mm
  • Renfort en acier (coté paumelles)
  • Isolation en laine de roche de densité 145 Kg/m3
  • Pion anti-dégondage hexagonale en acier zingué

ACCESSOIRES

  • Articulation : paumelles en acier de 3 mm d’épaisseur, vissées au panneau et soudés au bâti
  • Loquet en acier fritté
  • Cylindres en laiton, 40 x 40 avec 3 clés
  • Poignée:
    • Modèle CF
    • Ame en acier
    • Serrure à mortaiser 1 à 3 points isolée et manœuvrée par une béquille en propylène, acier ou inox ou barre anti-panique en acier ou en aluminium
    • Ferme-porte à bras articulé ou à glissière (sélecteur de fermeture disponible pour les 2 vantaux)
  • Oculus
  • Grille entrée d’air
  • Crémone
  • Contrôle d’accès
  • Dimensions sur mesure possibles – nous consulter



ONYX REVERSIBLE – ONYX EI60

Passage Libre (mm)
 Référence
Hauteur Largeur
2000 600 PBSR6_20_600
700 PBSR6_20_700
810 PBSR6_20_810
900 PBSR6_20_900
930 PBSR6_20_930
1000 PBSR6_20_1000









Passage Libre (mm)


Référence




Hauteur
Largeur




2100
600
PBSR6_21_600




700
PBSR6_21_700




810
PBSR6_21_810




900
PBSR6_21_900




930
PBSR6_21_930




1000
PBSR6_21_1000
















POSE EN APPLIQUE / CADRE Z – ONYX EI60 – 1 VANTAIL






Passage Libre (mm)


Référence






Hauteur
Largeur
DIN Droit
DIN Gauche




2000
600
PBSD6A_20_600
PBSG6A_20_600




700
PBSD6A_20_700
PBSG6A_20_700




810
PBSD6A_20_810
PBSG6A_20_810




900*
PBSD6A_20_900
PBSG6A_20_900




1000
PBSD6A_20_1000
PBSG6A_20_1000




1100
PBSD6A_20_1100
PBSG6A_20_1100




1200
PBSD6A_20_1200
PBSG6A_20_1200






* : référence tenue en stock






Passage Libre (mm)


Référence






Hauteur
Largeur
DIN Droit
DIN Gauche




2100
600
PBSD6A_20_600
PBSG6A_21_600




700
PBSD6A_20_700
PBSG6A_21_700




810
PBSD6A_20_810
PBSG6A_21_810




900
PBSD6A_20_900
PBSG6A_21_900




1000
PBSD6A_20_1000
PBSG6A_21_1000




1100
PBSD6A_20_1100
PBSG6A_21_1100




1200
PBSD6A_20_1200
PBSG6A_21_1200








SCHÉMA DE PRINCIPE






POSE EN APPLIQUE / CADRE Z – ONYX EI60 – 2 VANTAUX






Passage Libre (mm)


Référence






Hauteur
Largeur
DIN Droit
DIN Gauche




2000





1145 (550 + 550)
PBSD6A_20_1145
PBSG6A_20_1145




1245 (600 + 600)
PBSD6A_20_1245
PBSG6A_20_1245




1345 (700 + 600)
PBSD6A_20_1345
PBSG6A_20_1345




1445 (700 + 700)
PBSD6A_20_1445
PBSG6A_20_1445




1555 (810 + 700)
PBSD6A_20_1555
PBSG6A_20_1555




1665 (810 + 810)
PBSD6A_20_1665
PBSG6A_20_1665




1445 (900 + 500)*
PBSD6A_20_1445
PBSG6A_20_1445




1755 (900 + 810)
PBSD6A_20_1755
PBSG6A_20_1755




1845 (900 + 900)*
PBSD6A_20_1845
PBSG6A_20_1845




1945 (1000 + 900)
PBSD6A_20_1945
PBSG6A_20_1945




2045 (1000 + 1000)
PBSD6A_20_2045
PBSG6A_20_2045




2145 (1100 + 1000)
PBSD6A_20_2145
PBSG6A_20_2145






* : référence tenue en stock






Passage Libre (mm)


Référence






Hauteur
Largeur
DIN Droit
DIN Gauche




2100





1145 (550 + 550)
PBSD6A_21_1145
PBSG6A_21_1145




1245 (600 + 600)
PBSD6A_21_1245
PBSG6A_21_1245




1345 (700 + 600)
PBSD6A_21_1345
PBSG6A_21_1345




1445 (700 + 700)
PBSD6A_21_1445
PBSG6A_21_1445




1555 (810 + 700)
PBSD6A_21_1555
PBSG6A_21_1555




1665 (810 + 810)
PBSD6A_21_1665
PBSG6A_21_1665




1445 (900 + 500)*
PBSD6A_21_1445
PBSG6A_21_1445




1755 (900 + 810)
PBSD6A_21_1755
PBSG6A_21_1755




1845 (900 + 900)*
PBSD6A_21_1845
PBSG6A_21_1845




1945 (1000 + 900)
PBSD6A_21_1945
PBSG6A_21_1945




2045 (1000 + 1000)
PBSD6A_21_2045
PBSG6A_21_2045




2145 (1100 + 1000)
PBSD6A_21_2145
PBSG6A_21_2145









POSE EN TUNNEL – ONYX EI60 – 1 VANTAIL






Passage Libre (mm)


Référence






Hauteur
Largeur
DIN Droit
DIN Gauche













2000





600
PBSD6T_20_600
PBSG6T_20_600




700
PBSD6T_20_700
PBSG6T_20_700




810
PBSD6T_20_810
PBSG6T_20_810




900
PBSD6T_20_900
PBSG6T_20_900




1000
PBSD6T_20_1000
PBSG6T_20_1000




1100
PBSD6T_20_1100
PBSG6T_20_1100




1200
PBSD6T_20_1200
PBSG6T_20_1200












Passage Libre (mm)


Référence






Hauteur
Largeur
DIN Droit
DIN Gauche













2100





600
PBSD6T_21_600
PBSG6T_21_600




700
PBSD6T_21_700
PBSG6T_21_700




810
PBSD6T_21_810
PBSG6T_21_810




900
PBSD6T_21_900
PBSG6T_21_900




1000
PBSD6T_21_1000
PBSG6T_21_1000




1100
PBSD6T_21_1100
PBSG6T_21_1100




1200
PBSD6T_21_1200
PBSG6T_21_1200











POSE EN TUNNEL – ONYX EI60 – 2 VANTAUX






Passage Libre (mm)


Référence






Hauteur
Largeur
DIN Droit
DIN Gauche




2000





11145 (550 + 550)
PBSD6A_20_1145
PBSG6A_20_1145




1245 (600 + 600)
PBSD6A_20_1245
PBSG6A_20_1245




1345 (700 + 600)
PBSD6A_20_1345
PBSG6A_20_1345




1445 (700 + 700)
PBSD6A_20_1445
PBSG6A_20_1445




1555 (810 + 700)
PBSD6A_20_1555
PBSG6A_20_1555




1665 (810 + 810)
PBSD6A_20_1665
PBSG6A_20_1665




1445 (900 + 500)*
PBSD6A_20_1445
PBSG6A_20_1445




1755 (900 + 810)
PBSD6A_20_1755
PBSG6A_20_1755




1845 (900 + 900)*
PBSD6A_20_1845
PBSG6A_20_1845




1945 (1000 + 900)
PBSD6A_20_1945
PBSG6A_20_1945




2045 (1000 + 1000)
PBSD6A_20_2045
PBSG6A_20_2045




2145 (1100 + 1000)
PBSD6A_20_2145
PBSG6A_20_2145






* : référence tenue en stock






Passage Libre (mm)


Référence






Hauteur
Largeur
DIN Droit
DIN Gauche




2100





1145 (550 + 550)
PBSD6A_21_1145
PBSG6A_21_1145




1245 (600 + 600)
PBSD6A_21_1245
PBSG6A_21_1245




1345 (700 + 600)
PBSD6A_21_1345
PBSG6A_21_1345




1445 (700 + 700)
PBSD6A_21_1445
PBSG6A_21_1445




1555 (810 + 700)
PBSD6A_21_1555
PBSG6A_21_1555




1665 (810 + 810)
PBSD6A_21_1665
PBSG6A_21_1665




1445 (900 + 500)*
PBSD6A_21_1445
PBSG6A_21_1445




1755 (900 + 810)
PBSD6A_21_1755
PBSG6A_21_1755




1845 (900 + 900)*
PBSD6A_21_1845
PBSG6A_21_1845




1945 (1000 + 900)
PBSD6A_21_1945
PBSG6A_21_1945




2045 (1000 + 1000)
PBSD6A_21_2045
PBSG6A_21_2045




2145 (1100 + 1000)
PBSD6A_21_2145
PBSG6A_21_2145
