SunPack V3
Nouveauté !Le SunPack V3 vient compléter l’offre énergétique des bâtiments de Genatis.
Il pilote la position des protections solaires pour offrir un confort lumineux optimal et une performance énergétique renforcée.
En contrôlant en temps réel brise-soleil orientables, stores et volets roulants, il réduit l’éblouissement, limite les gains de chaleur et maximise la lumière naturelle, tout en diminuant les consommations d’énergie du bâtiment.
Les plus de ce produit
- Pilotage intelligent des protections solaires
- Interface tactile simple et intuitive
- Compatible avec de nombreuses protections solaires
- Jusqu’à 20 groupes de protections solaires pilotables
- Communication ModBus
- Technologie éprouvée
- Support complet : prescription, installation, mise en œuvre et maintenance assurés par Genatis
Une question sur nos produits ? Une demande de devis ?
Caractéristiques
FONCTIONNALITES

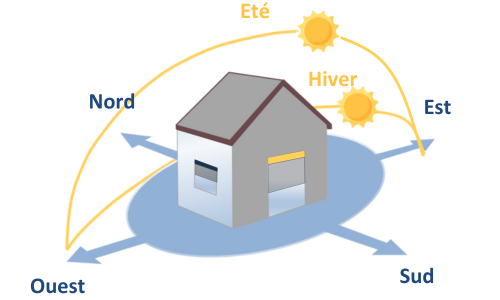

Le programme pilote la position des protections solaires afin de suivre la course du soleil et de garantir :
- Que l’utilisateur ne soit pas gêné visuellement par un éclairement direct
- De limiter la surchauffe du bâtiment en été
- De maximiser l’apport de lumière naturelle diffuse
EQUIPEMENT SUR L’INSTALLATION

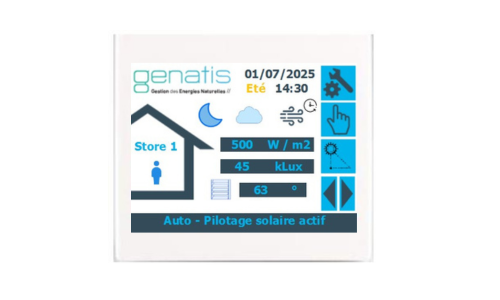

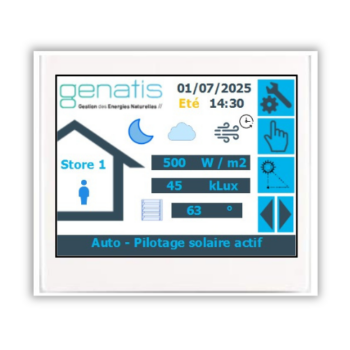

Le SunPack est obligatoirement lié à son écran tactile.
Chaque automate SunPack peut intégrer:
- 4 groupes de protections solaires distincts
- Soit un luxmètre soit un pyranomètre
- Un capteur de vitesse du vent en 0-10V
- 1 commutateur général
- 4 boutons de dérogations locales
Un automate SunPack maître peut être associé à 4 automates esclaves, ce qui donne finalement un pilotage possible de 20 groupes.

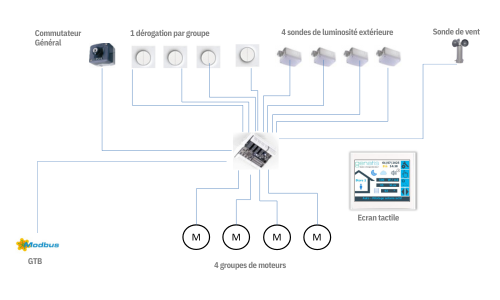

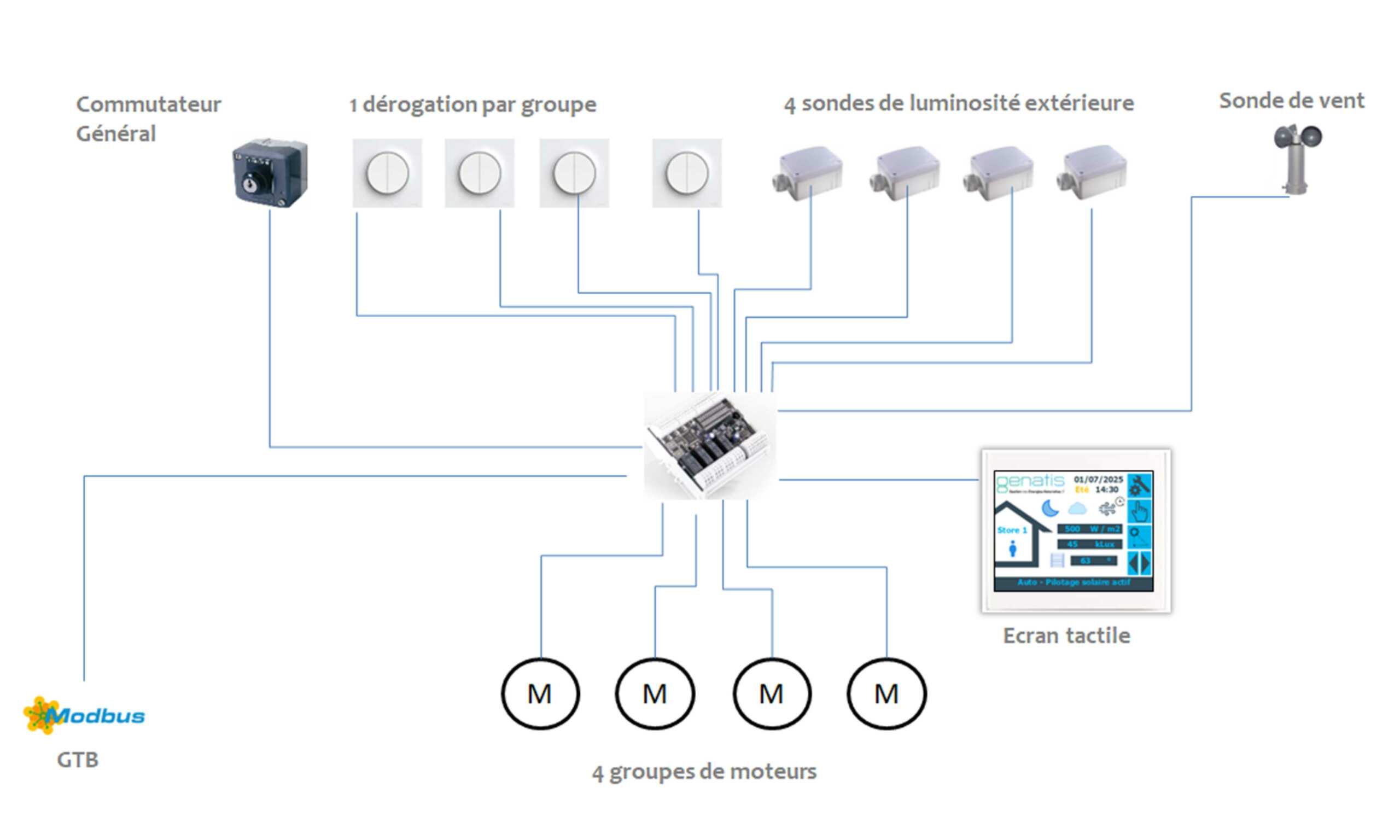

ARCHITECTURE 1

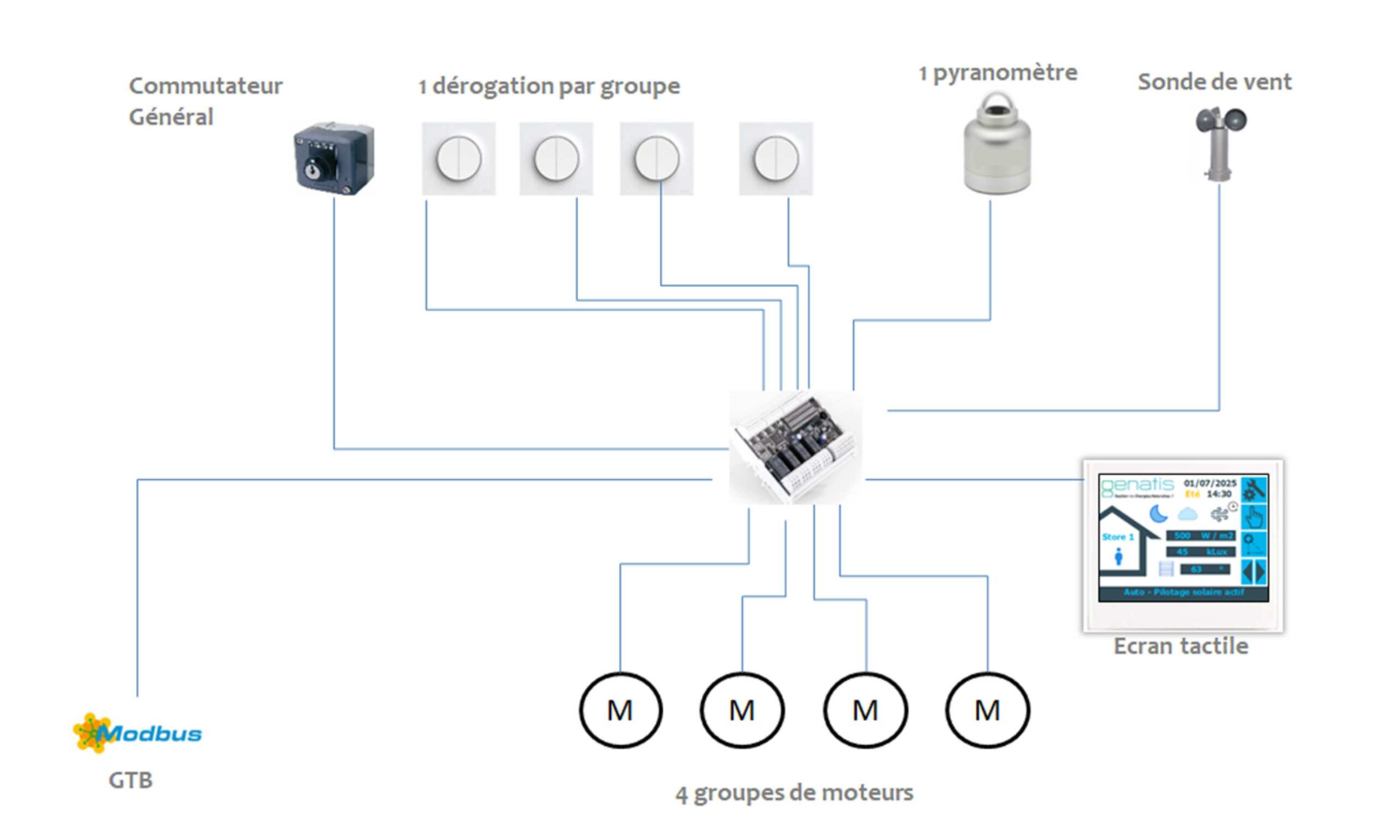

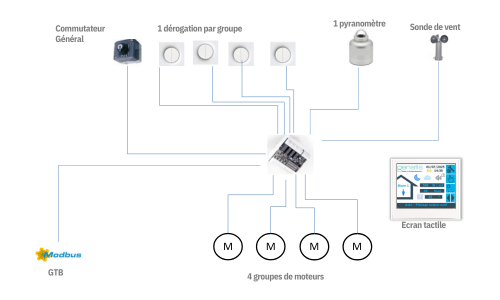

ARCHITECTURE 2

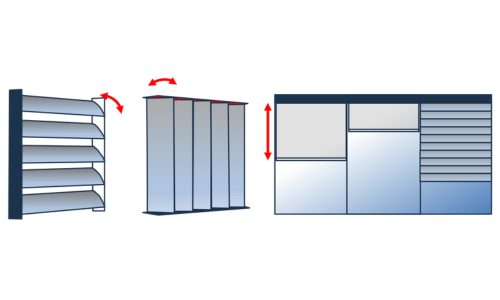

PROTECTIONS SOLAIRES PILOTABLES PAR SUNPACK
- Brise soleil à lames orientables avec une pose de lames horizontales ou verticales
- Stores toile déroulants ou volets roulants extérieur ou intérieur
MODE DE FONCTIONNEMENT
- Le mode Protection vent fort, les protections solaires sont « fermées »
- Le mode Nuit, les lames sont fermées, les volets sont baissés jusqu’en bas ou remontés jusqu’en haut, au choix.
- Le mode Fermeture, il s’agit d’un « recalage » de position au passage de Jour à Nuit
- Le mode « Pilotage solaire actif » les protections solaires sont pilotées pour suivre la course du soleil
- Le mode « Pilotage solaire inactif » les protections solaires prennent une position fixe définie par l’utilisateur

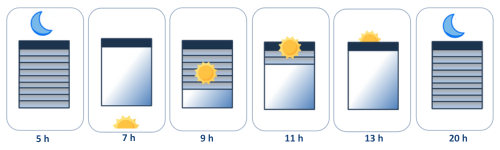

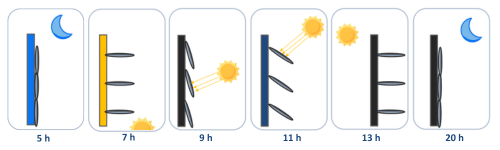

CALCUL DE LA POSITION IDEALE
- Exemple : Façade EST lorsque la journée est très ensoleillée
De 20 h à 5 h : En mode nuit, les lames sont fermées.
7 h : Le soleil n’est pas encore assez haut pour gêner les occupants.
De 9 h à 11 h : Le soleil monte, il occasionne une gêne pour les occupants côté Est du bâtiment. Les lames se placent ou le volet se déplie dans la meilleure position pour contrer le rayonnement direct tout en apportant le maximum de lumière.
13 h : A partir du début d’après-midi, le soleil passe de l’autre côté du bâtiment, il n’est donc plus gênant.
