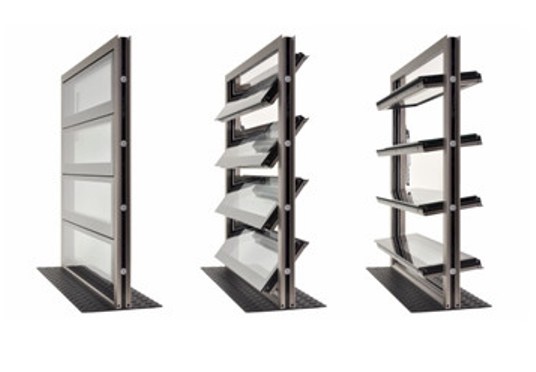

LUXLAME VEC

Ce système pour le désenfumage et l’aération en façade s’intègre parfaitement dans les façades vitrées haut de gamme grâce à ses profils d’ouvrants invisibles de l’extérieur et qui forment une surface lisse de type VEC (Vitrage Extérieur Collé).

L’appareil par excellence adapté à la conception architecturale contemporaine en cinq points :

  • Profils très fins
  • Possibilité de créer des ensembles de grandes hauteur (exemple 6,5 m)
  • Aspect VEC sur les deux faces (intérieure / extérieure)
  • Hauteur de lames vartiable
  • Ventilation naturelle & désenfumage











  • Cadre fixe et ouvrant en profil aluminium RPT. Épaisseur des cadres 50 mm,
  • Remplissage en verre isolant double vitrage (36 mm),
  • Ferrures cachées,
  • Manœuvre par :
    • Levier à main ou manivelle articulée,
    • Vérin pneumatique,
    • Moteur électrique 230V ou 24V.

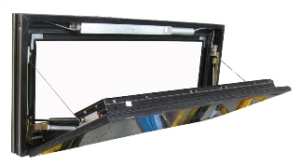

EXUBAIE VEC

Vu de l’extérieur, l’EXUBAIE VEC se fond dans la façade et respecte les lignes architecturales.
Vu de l’intérieur, l’EXUBAIE VEC permet à l’architecte de s’affranchir de la vision des motorisations.

Réglementation

L’EXUBAIE VEC est un DENFC (Dispositif d’Évacuation Naturelle de Fumées et de Chaleur) certifié EN 12101-2 et NFS 61 937-1

Profil

  • Menuiserie à rupture de pont thermique (RPT),
  • Adaptation sur mur rideau,

Dimensions normalisées :

Dimensions mini et maxi, en Lht et Hht (Largeur et Hauteur hors tout) :
– Mini : 500 x 500 mm
– Maxi : 1600 x 1600 ou 2400 x 1200 mm
– Poids de l’ouvrant 60kg



Remplissage

Vitrage isolant : Classique, à isolation renforcée, à contrôle solaire, acoustique, collé sur le cadre de l’appareil et disposant d’un ATEX (Avis Technique Expérimental)…



Type de manœuvre

Électrique en ouverture/fermeture avec confort aération et désenfumage

Performances

  • Classement AEV : Essais selon normes Européenne en cours,
  • Classe de fiabilité : Re 1000 et 10 000,
  • Performance aéraulique : Cv de 0,5 à 0,6 selon dimensions et angles d’ouverture,
  • Ug : de 1,7 à 3,6 w.m2/ °K pour les produits verriers (fonction de Ug du remplissage verrier),

Installation

  • Pose en façade uniquement (90°),
  • Profils d’adaptation spécifiques, accessoires sur études,
  • Ouverture en abattant extérieur uniquement.
