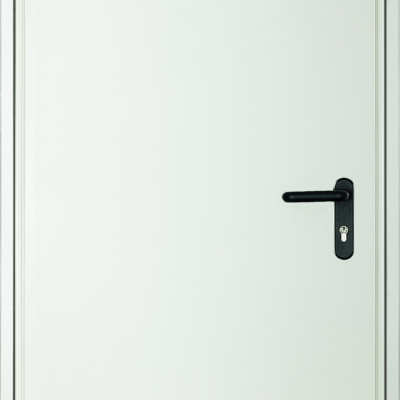

DOORSTEEL
Les portes série renforcée sont spécialement conçues pour affronter les conditions d’exploitation difficiles rencontrées dans la plupart des bâtiments commerciaux et industriels.
Elles garantissent ainsi :
- Une exploitation durable de la porte
- Une bonne performance en cas de sinistre
- Une sécurité optimum pour les occupants
- L’assurance d’une protection à long terme
Les plus de ce produit
- Résistance au feu : EI 30 à EI 120
- Paumelles soudées renforcées
- Finition GALVA, RAL, INOX
- Grille de ventilation intégrée
- DAS conforme aux normes NFS 61-937-1 et 2
- Option accessibilité PMR
Une question sur nos produits ? Une demande de devis ?
Documents liés
Caractéristiques
GAMME DIMENSIONNELLE
- La porte DOORSTEEL bénéficie d’un PV FEU EFECTIS : EFR-14-001671 et d’une certification NF
| Type | Nombre de vantail |
Résistance au feu | Dimensions de passage libre (DAS – Mode 2)(2) |
||||
| Largeur (mm) | Hauteur (mm) | ||||||
| Min | Max | Min | Max | ||||
| T26 / 1 | 1 | E 60 | EI2 60 | 460 | 1 160 | 1 388 | 2 588 |
| T26 / 2 | 1 | E 30 | EI2 30 | 2 588 | |||
| T28 / 1 | 1 | E 120 | EI2 120 EI2 15 |
2 533 | |||
| T28 / 2 | 1 | E 120 | EI2 120 EI1 60 |
2 533 | |||
| T28 / 3 | 1 | E 120 | EI2 90 | 2 588 | |||
| T28 / 4 | 1 | E 60 | EI2 60 EI2 15 |
2 533 | |||
| T28 / 5 | 1 | E 180 | – | 2 533 | |||
| T27 / 1 | 2 | E 60 | EI2 60 | 966 | 1 960 | 1 388 |
2 556 |
| T27 / 2 | 2 | E 30 | EI2 30 | ||||
| T29 / 1 | 2 | E 120 | EI2 120 EI1 15 |
||||
| T29 / 2 | 2 | E120 | EI2 120 EI1 60 |
||||
| T29 / 3 | 2 | E 120 | EI2 90 | 2 364 | 2 500 | ||
| T29 / 4 | 2 | E 60 | EI2 60 EI1 15 |
1 960 | 2 556 | ||
Pour un fonctionnement en mode(2) 0, 1 ou 2, sens du feu R/V (recto / verso)
• Autres dimensions : nous consulter
(1) Degré de résistance au feu
E : étanchéité au feu / I : isolation thermique
EI 1 = étanchéité au feu et isolation thermique. Les bloc-portes qui bénéficient d’un classement EI1 peuvent être mis en œuvre sans restriction.
EI 2 = étanchéité au feu et isolation thermique. Un classement EI2 nécessite, pour les parois et revêtements de paroi adjacents aux portes, l’emploi de matériaux classés M0 ou M1 ou B-s3, d0 sur une distance de 100 mm à partir du bord extérieur du dormant du bloc-porte.
(2) Modes
Mode 0 : porte normalement fermée sans système de re-fermeture, gamme dimensionnelle supérieure, nous consulter
Mode 1 : porte normalement fermée équipée d’un système de re-fermeture, gamme dimensionnelle supérieure, nous consulter
Mode 2 : porte normalement ouverte équipée d’un système de retenue et d’un système de refermeture
DESCRIPTION
La reconnaissance du caractère de résistance au feu d’une porte résulte d’essais prenant principalement en compte les critères d’isolation thermique et d’étanchéité au feu de celle-ci. Or cette performance spécifique face au feu n’a pas de rapport direct avec les qualités mécaniques de la porte.
Parce qu’une porte résistant au feu est avant tout une porte, soit un équipement devant rester durablement fonctionnel afin d’être efficace le jour d’un éventuel sinistre, BOULLET fabrique une gamme de portes pivotantes aptes à affronter les conditions d’exploitation rencontrées dans la plupart des bâtiments commerciaux et industriels.
VANTAUX DE PORTE
- Épaisseur : 54 mm
- Ossature interne : en acier profilé en U de 20/10e mm et assemblée par soudure
- Isolants multicouches vissés sur l’ossature interne
- Parements en tôle d’acier(ép. 10/10e mm) recouvrant l’ensemble panneaux + ossature intérieure
- Plaques de renfort (ép. 30/10e mm) soudées à l’ossature interne des panneaux (pour la fixation des équipements de quincaillerie (ferme-porte, fermeture anti-panique, etc…)
DORMANT
- Dormant constitué d’une traverse et de 2 montants en acier profilé (ép. 20/10e mm)
- Traverse basse d’écartement
- Isolants multicouches vissés sur l’ossature interne
- Coffres de protection en tôle (empennage des verrous et serrures)
- Pattes de scellement (pour ancrage à la maçonnerie) et bâtis à visser
PAUMELLES
- 2 à 3 paumelles haute résistance soudées à l’ossature (h. 100 mm, diam. 22 mm, en acier roulé d’ép. 5 mm, avec axe embrochable équipé d’une bague à roulement à billes)
- Goujon d’ancrage central (assurant au vantail une bonne tenue au feu)
OPTIONS
- Finition INOX ou thermolaquée (gamme RAL Standard),
- Imposte fixe ou démontable
- Oculus
- Grille de ventilation
- Plinthe automatique
- Joint d’étanchéité en feuillure
ACCESSOIRES
- Serrure à mortaiser, anti-panique, crémone, verrou à aiguille, sélecteur, bandeau sélecteur, entraineur de sécurité, ferme porte, dispositif de retenue, …
- Compatibilité selon le type de porte DOORSTEEL souhaité. Pour plus d’informations, n’hésitez pas à nous contacter.
RÉGLEMENTATION
- DAS (Dispositifs Actionnés de Sécurité) disposant de PV de conformité à la norme NFS 61-937-1 et 2 certification NF mode 2 pour les produits DAS en ERP
- Produit disposant de l’option PMR (accessibilité aux personnes à mobilité réduite)
