Coffret de désenfumage - SADAP

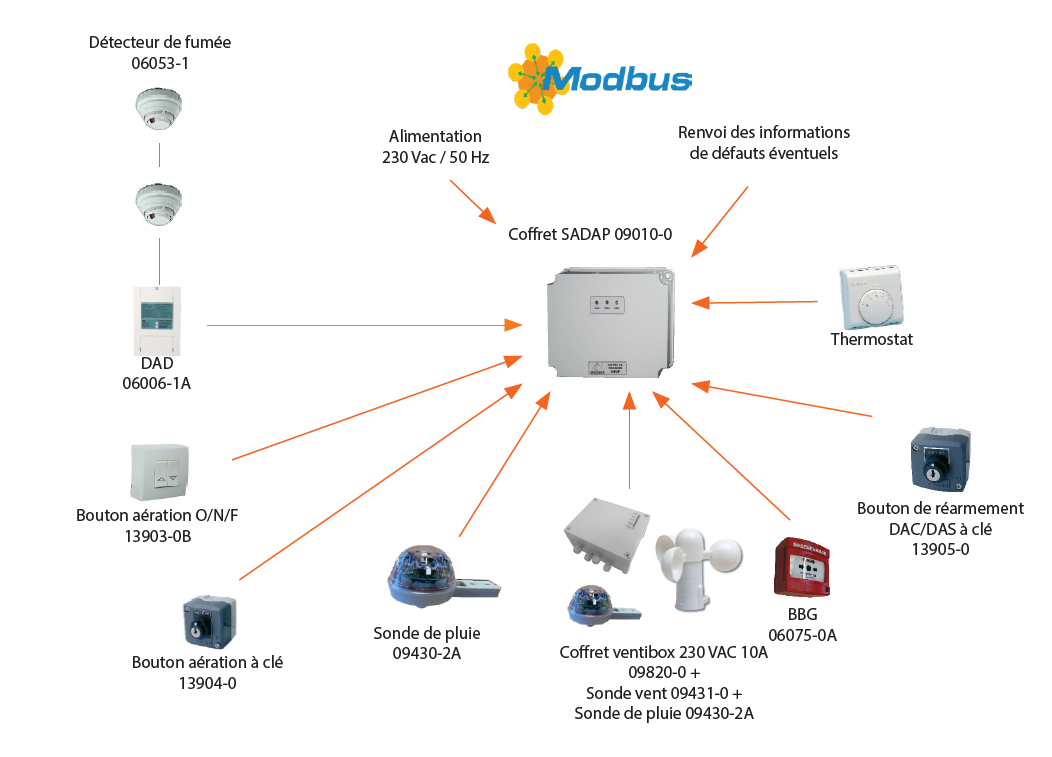

Le coffret de commande électrique de désenfumage et d’aération SADAP, via sa conception programmable, permet une grande souplesse d’utilisation en mode aération de confort et désenfumage.

Un dispositif de contrôle intégré permet une identification rapide des défauts survenus sur l’installation et une mémoire interne permet d’obtenir l’historique des derniers événements apparus.

Les plus de ce produit

  • Présence d’un Bus de communication pour l’aération
  • Journal des 100 derniers évènements
  • Signalétique intelligente des défauts
  • Réduction des coûts d’installation
  • Maintenance et entretien faciles
  • Encombrement et poids réduits
  • Configuration et commandes par PC
  • Adressage individuel des coffrets
  • Fonctionnement possible aussi bien en émission qu’en rupture de courant
  • Raccordement par borniers à vis débrochables
  • Conforme à la NF S 61 938 et aux exigences fonctionnelles à la NF EN 12101-10

Une question sur nos produits ? Une demande de devis ?

Documents liés

Caractéristiques

Références Désignation
 09003-0 Coffret SADAP 3 A – Version non communicante
 09010-0 Coffret SADAP 10 A – Version non communicante
 09003-1 Coffret SADAP 3 A – Version communicante
 09010-1 Coffret SADAP 10 A – Version communicante



Caractéristiques 09003-0 09003-1 09010-0 09010-1
Version communicante Non Oui Non Oui
Alimentation principale 230 Vca/50 Hz 230 Vca/50 Hz
Consommation 80 VA 250 VA
Tension de sortie 24 Vcc émission 24 Vcc émission
Temporisée ou maintenue Temporisée ou maintenue
Courant maxi 3 A 10 A
Batteries 2 * 12 V / 4,5 AH 2 * 12 V / 4,5 AH
Autonomie batterie 72 h 72 h
Entrée de télécommande 24 Vcc ou 48 Vcc 24 Vcc ou 48 Vcc
Type de sortie de télécommande Émission ou rupture Émission ou rupture
Nombre de lignes 1 ligne 1 ligne
Encombrement L x H x P 310 x 230 x 200 mm 310 x 230 x 200 mm
Poids 7,5 kg 7,5 kg







CARTE DE CONTRÔLE DE LIGNES

Une surveillance de ces lignes est imposée par les normes.

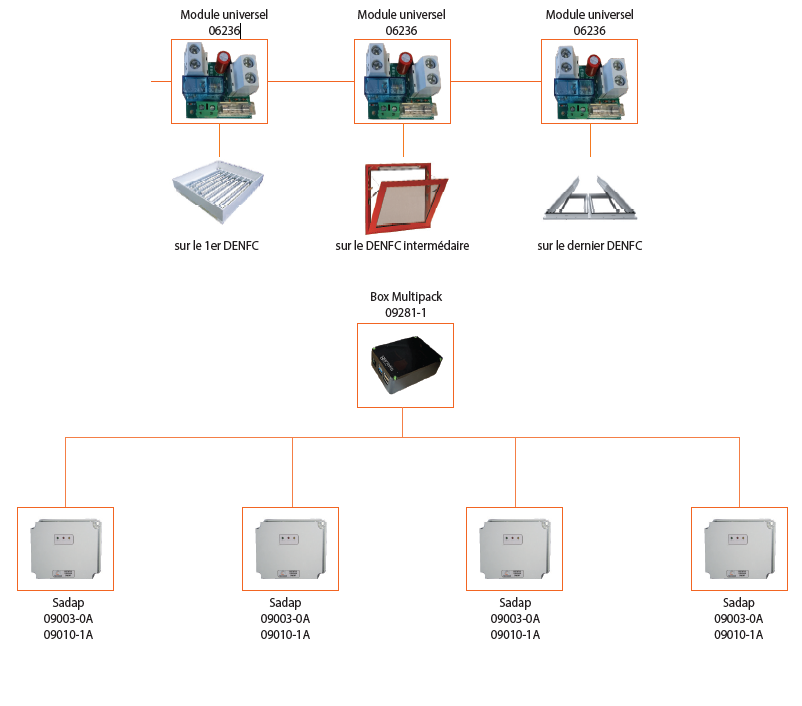

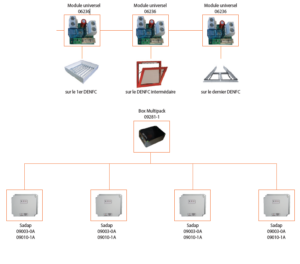

Sur chaque ligne, au 1er DENFC est positionné un module de contrôle de début de ligne et sur le dernier un module de contrôle de fin de ligne, entre les deux, sur chaque DENFC intermédiaire un module de contrôle de ligne est placé.

Pour châssis DENFC en Ouverture / Fermeture (O/F)

Références Désignation
06230-0A Module de contrôle de ligne intermédiaire
06230-2A Module de contrôle de début de ligne
06230-3C Module de contrôle de fin de ligne
06230-10A Module de contrôle de ligne intermédiaire
06230-12A Module de contrôle de début de ligne
06230-13B Module de contrôle de fin de ligne
06245-0 Boîtier de raccordement pour module de ligne (100 * 100 *50)

Pour châssis DENFC en Ouverture Seule (O/S)

Références Désignation
06230-20 Module de contrôle de ligne intermédiaire
06230-22 Module de contrôle de début de ligne
06230-23 Module de contrôle de fin de ligne
06245-0 Boîtier de raccordement pour module de ligne (100 * 100 *50)

Le module de ligne est dimensionné en fonction de la consommation du DENFC (et non du SADAP)

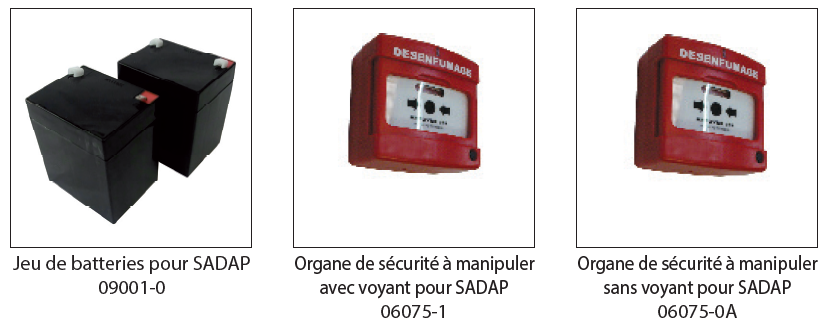

BATTERIES

Références Désignation
09001-0 Jeu de batteries pour coffret SADAP

ORGANE DE SÉCURITÉ A MANIPULER

Références Désignation
06075-1 Organe de sécurité à manipuler avec voyant pour SADAP
06075-0A Organe de sécurité à manipuler sans voyant pour SADAP
