Kits E-OTF Rénovation
Une question sur nos produits ? Une demande de devis ?
Documents liés
03345-0 - Col de cygne a fusible pour chassis ouvrant vers l'interieur
03345 - Montage de l’ensemble col de cygne
03346-0 - Col de cygne a fusible pour chassis ouvrant vers l'exterieur
Notice de montage 03659-3A - abattant extérieur
Notice de montage 03659-4A - abattant intérieur
Caractéristiques
MODELE SANS FUSIBLE THERMIQUE
Réalisation en aluminium extrudé, anodisé TN, embouts plastiques.
Design permettant une intégration parfaite au châssis.
Polyvalent pour châssis ouvrant vers l’intérieur ou vers l’extérieur.
| Référence | Désignation |
| 03345-4 | Col de cygne intérieur / extérieur sans fusible |
| 902-534 |
Embout plaqtique ABS noir pour col de cygne |
MODELE AVEC FUSIBLE THERMIQUE
Réalisation conventionnelle en acier zingué
| Référence | Désignation |
| 03345-0 | Col de cygne pour ouvrant intérieur avec fusible |
| 03346-0 | Col de cygne pour ouvrant extérieur avec fusible |
| 902-534 |
Embout plastique ABS noir pour col de cygne |
BOÎTIER RELAI
Au-delà de 1.600 mm de largeur du châssis, il faut utiliser un deuxième col de cygne avec boîtier relai de synchronisation du câble.
Sur châssis bois, boîtier relai conseillé à partir de 1.200 mm de largeur.
| Référence | Désignation |
| 03281-1 | Boîtier relais pour course 800 m |
| 03281-2 | Boîtier relais pour course 1 200 m |
| 03281-3 | Boîtier relais pour course 1 600 m |

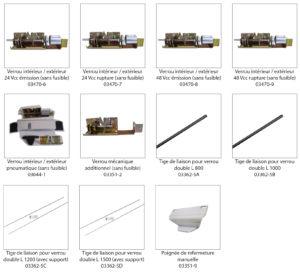

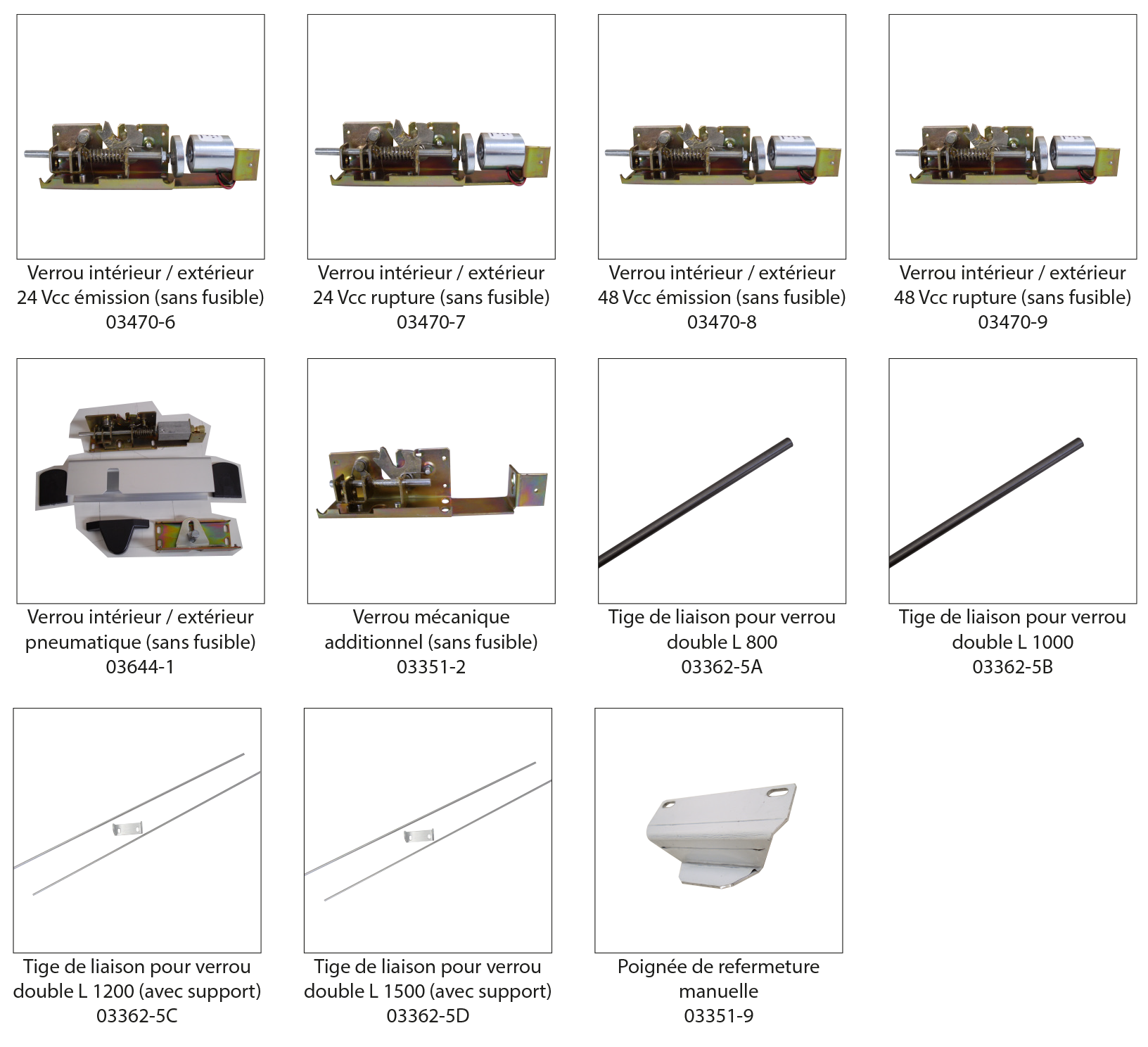

VERROUS
Verrous à télécommande électrique permettant le déverrouillage du châssis à distance, mode émission ou rupture, 24 et 48 Vcc.
- Verrou polyvalent, pose sur châssis ouvrant vers :
- L’extérieur : Pose sur équerre spécifique (fournie), arrivée de la télécommande par la droite
- L’intérieur : Pose directe sur dormant, arrivée de télécommande par la gauche
Capot de verrou en aluminium extrudé avec embouts et capot de gâche en plastique noir.
Pour les châssis de largeur > à 1.200 mm, prévoir deux points de verrouillage par adjonction d’un verrou additionnel avec tringle de liaison.

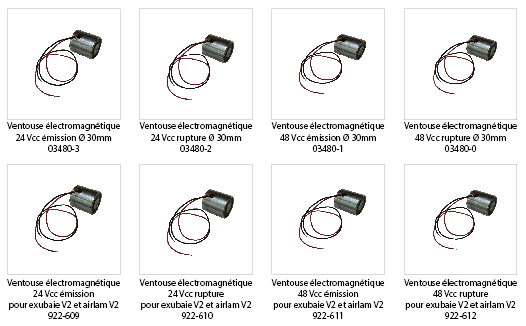

VENTOUSES
| Référence | Désignation |
| 03480-0 | Ventouse électromagnétique 48 Vcc Rupture |
| 03480-1 | Ventouse électromagnétique 48 Vcc Emission |
| 03480-2 | Ventouse électromagnétique 24 Vcc Rupture |
| 03480-3 | Ventouse électromagnétique 24 Vcc Emission |
| 922-609 |
Ventouse électromagnétique 24 Vcc Emission pour exubaie V2 et airlam V2 |
| 922-610 |
Ventouse électromagnétique 24 Vcc Rupture pour exubaie V2 et airlam V2 |
| 922-611 |
Ventouse électromagnétique 48 Vcc Emission pour exubaie V2 et airlam V2 |
| 922-612 |
Ventouse électromagnétique 48 Vcc Rupture pour exubaie V2 et airlam V2 |
FERRURES ET CAPOTS
- Réalisation en aluminium extrudé avec embouts plastique noir
- Pose sur dormant dans le cas d’une ouverture vers l’extérieur
- Pose sur l’ouvrant an cas d’une ouverture vers l’intérieur 03000-1S
Ferrures d’énergie intrinsèque
| Référence | Désignation |
| 03000-0/290 | Paire de ferrures L 290 sans levier d’éjection, châssis de 300 à 350 mm |
| 03000-0/490 | Paire de ferrures L 490 sans levier d’éjection, châssis de 500 à 550 mm |
| 03000-1S | Paire de ferrures L 540 sans levier d’éjection, châssis de 500 à 700 mm |
| 03000-0/340 | Paire de ferrures L 340 sans levier d’éjection, châssis de 350 à 400 mm |
| 03000-0/390 | Paire de ferrures L 390 sans levier d’éjection, châssis de 400 à 450 mm |
| 03000-0/440 | Paire de ferrures L 440 sans levier d’éjection, châssis de 450 à 500 mm |
| 03000-2A | Paire de ferrures L 730 sans levier d’éjection, châssis de 701 à 1 000 mm |
| 03000-3A | Paire de ferrures L 1 050 sans levier d’éjection, châssis de 1001 à 1 600 mm |
| 03000-4/1650 | Paire de ferrures L 1 650 sans levier d’éjection, châssis de 1601 à 2500 mm |
| Référence | Désignation |
| 03141-9A | Paire de capots de ferrures finition aluminium anodisé L 540 |
| 03141-9B | Paire de capots de ferrures finition aluminium anodisé L 730 |
| 03141-9C | Paire de capots de ferrures finition aluminium anodisé L 1 050 |
| Référence | Désignation |
| 03142-9A | Paire de capots de ferrures finition laquée teinte RAL L 540 |
| 03142-9B | Paire de capots de ferrures finition laquée teinte RAL L 730 |
| 03142-9C | Paire de capots de ferrures finition laquée teinte RAL L 1 050 |
Contacts
| Référence | Désignation |
| 03659-3A | Contact de position pour équipement O/F fixation standard |
| 03659-4A | Contact de position pour équipement O/F – ferrure + capot rapporté |
| KIT RENO 1 | KIT rénovation L 540 |
| 03000-1S | Paire de ferrures L 540 sans levier d’éjection châssis de 550 à 700 mm |
| 03141-9A | Paire de capots de ferrures finition aluminium anodisé L 540 |
| 03125-2 | Paire de vérins à azote comprimé. Course 200 mm Force 200 N |
| KIT RENO 2 | KIT rénovation L 730 |
| 03000-2A | Paire de ferrures L 730 sans levier d’éjection châssis de 701 à 1000 mm |
| 03142-9B | Paire de capots de ferrures finition laquée teinte RAL L 730 |
| 03125-1 | Paire de vérins à azote comprimé. Course 200 mm Force 100 N |
| KIT RENO 3 | KIT rénovation L 1050 |
| 03000-3A | Paire de ferrures L 1050 sans levier d’éjection châssis de 1001 à 1600 mm |
| 03141-9C | Paire de capots de ferrures finition aluminium anodisé L 1050 |
| 03128-1 | Paire de vérins à azote comprimé. Course 350 mm Force 100 N |
