Treuil TL2500

logo NF

Boîtier de coloris rouge, métallique, disposant d’un mécanisme d’enroulement par relâchement de câble pour les commandes d’ouverture et de fermeture d’un DENFC mécanique.
Modulaires, les boîtiers treuils permettent une adaptation facile des modules de télécommande pour une commande à distance pneumatique et/ou électrique.

Une question sur nos produits ? Une demande de devis ?

Caractéristiques

  • Dimensions : H 200 x L 121 x P 110 mm
  • Force à appliquer sur l’organe de sécurité : 10 daN
  • Force de traction statique : 300 daN
  • Force de traction du câble ne compromettant pas le déclenchement :
    • maxi 90 daN / mini 1 daN
  • Diamètre du tambour : Ø 36 mm
  • Caractéristique de la manivelle : Longueur 200 mm
  • Force sur la manivelle à la force de traction maximum : <= 10 daN
  • Effort maximal : 90 daN
  • Diamètre du câble : Ø 2,4 mm
  • Longueur maxi d’enroulement du câble : 3,5 m

INSTALLATION

  • Veiller à l’encombrement global du treuil.
  • Enlever le capot du treuil en dévissant les vis de maintien.
  • Percer les trous de fixation à l’aide du support du treuil.
  • Fixer le treuil sur son support par 4 vis Ø 6 à une hauteur comprise entre 0,90 m et 1,30 m du sol.
  • Installer la gaine de protection.
  • Glisser le câble dans le guide et la gaine de protection.
  • Serrer le câble sur le tambour (clé Allen fournie).
  • Fixer le câble sur l’exutoire ouvert après avoir laissé 2 tours environ sur le tambour et graissé le câble.
  • Liaison selon norme “NF S 61.932”. Câble : Ø 2,4 mm.

Liaison treuil/exutoire :

  • 15 m maxi si l’installation est entièrement visible, sinon 8 m.
  • Renvoi par un maximum de 3 poulies Ø 40 mm.
  • Gaine de protection jusqu’à 2,5 m du sol.

ENTRETIEN

  • S’assurer périodiquement du graissage du câble sur toute sa longueur, de la roue et de la vis sans fin.
  • Vérifier que le câble ne présente aucun fil ou toron cassé (si tel est le cas, changer le câble).
  • Procéder à un essai de déclenchement.

UTILISATION

Désenfumage :

  • Déclencher le mécanisme en appuyant sur le levier.

Refermeture de l’exutoire :

  • Supprimer la cause du déclenchement.
  • A l’aide de la manivelle, redresser la bascule du treuil.
  • Remettre le levier de déclenchement en position initiale et refermer l’exutoire.

TL 2500 DCM/DAC MODULAIRE

Cet appareil permet :

  • La mise en sécurité d’un Dispositif Actionné de Sécurité (DAS) qui peut être déclenchée par une action manuelle (relâchement du câble lors de la mise en service) ou par un ordre pneumatique provenant d’un boîtier CO2.
  • Le réarmement du DAS par une action manuelle (enroulement du câble par la manivelle).
Désignation Référence
Treuil TL 2500 modulaire DCM/DAC 33253-7A

TREUIL TL 2500 – DAC PNEUMATIQUE

Cet appareil permet :

  • La mise en sécurité d’un Dispositif Actionné de Sécurité (DAS) qui peut être déclenchée par une action manuelle (relâchement du câble lors de la mise en service) ou par un ordre pneumatique provenant d’un boîtier CO2.
  • Le réarmement du DAS par une action manuelle (enroulement du câble par la manivelle).
Désignation Références
Treuil TL 2500 DAC pneumatique 33464-2A

TREUIL TL 2500 – DCM/DAC ELECTROMAGNÉTIQUE

Cet appareil permet :

  • La mise en sécurité d’un Dispositif Actionné de Sécurité (DAS) qui peut être déclenchée par une action manuelle (relâchement du câble lors de la mise en service) ou par un ordre électrique provenant d’un Détecteur Autonome Déclencheur (DAD) ou d’une centrale de sécurité (CMSI).
  • Le réarmement du DAS par une action manuelle (enroulement du câble par la manivelle).
Références Désignation
33467-0A Treuil TL 2500 DAC électromagnétique 48 Vcc rupture
33467-1A Treuil TL 2500 DAC électromagnétique 48 Vcc émission
33467-2A Treuil TL 2500 DAC électromagnétique 24 Vcc rupture
33467-3A Treuil TL 2500 DAC électromagnétique 24 Vcc émission

TL 2500 DCM/DAC ÉLECTROMAGNÉTIQUE

Cet appareil permet :

  • La mise en sécurité d’un Dispositif Actionné de Sécurité (DAS) qui peut être déclenchée par une action manuelle (relâchement du câble lors de la mise en service) ou par un ordre électrique provenant d’un Détecteur Autonome Déclencheur (DAD) ou d’une centrale de sécurité (CMSI).
  • Le réarmement du DAS par une action manuelle (enroulement du câble par la manivelle).
Désignation Référence
Treuil TL 2500 DCM/DAC électromagnétique 48 Vcc rupture 33466-6A
Treuil TL 2500 DCM/DAC électromagnétique 48 Vcc émission 33466-7A
Treuil TL 2500 DCM/DAC électromagnétique 24 Vcc rupture 33466-8A
Treuil TL 2500 DCM/DAC électromagnétique 24 Vcc émission 33466-9A



TREUIL TL 2500 – DAC ELECTROMAGNÉTIQUE

Cet appareil permet :

  • La mise en sécurité d’un Dispositif Actionné de Sécurité (DAS) uniquement par un ordre électrique provenant d’un Détecteur Autonome Déclencheur (DAD) ou d’une centrale de sécurité (CMSI).
  • Le réarmement du DAS par une action manuelle (enroulement du câble par la manivelle).
Désignation Référence
Treuil TL 2500 (sans DCM) électropneumatique 48 Vcc rupture 33667-0A
Treuil TL 2500 (sans DCM) électropneumatique 48 Vcc émission 33667-1A
Treuil TL 2500 (sans DCM) électropneumatique 24 Vcc rupture 33667-2A
Treuil TL 2500 (sans DCM) électropneumatique 24 Vcc émission 33667-3A

TREUIL TL 2500 – DAC ELECTROPNEUMAGNETIQUE

Cet appareil permet :

  • La mise en sécurité d’un Dispositif Actionné de Sécurité (DAS) uniquement par un ordre pneumatique provenant d’un boîtier CO2 ou par un ordre électrique provenant d’un Détecteur Autonome Déclencheur (DAD) ou d’une centrale de sécurité (CMSI).
  • Le réarmement du DAS par une action manuelle (enroulement du câble par la manivelle).
Désignation Références
Treuil TL 2500 DAC électropneumatique 48 Vcc rupture 33667-6A
Treuil TL 2500 DAC électropneumatique 48 Vcc émission 33667-7A
Treuil TL 2500 DAC électropneumatique 24 Vcc rupture 33667-8A
Treuil TL 2500 DAC électropneumatique 24 Vcc émission 33667-9A

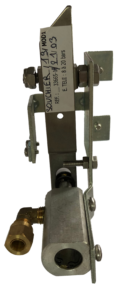

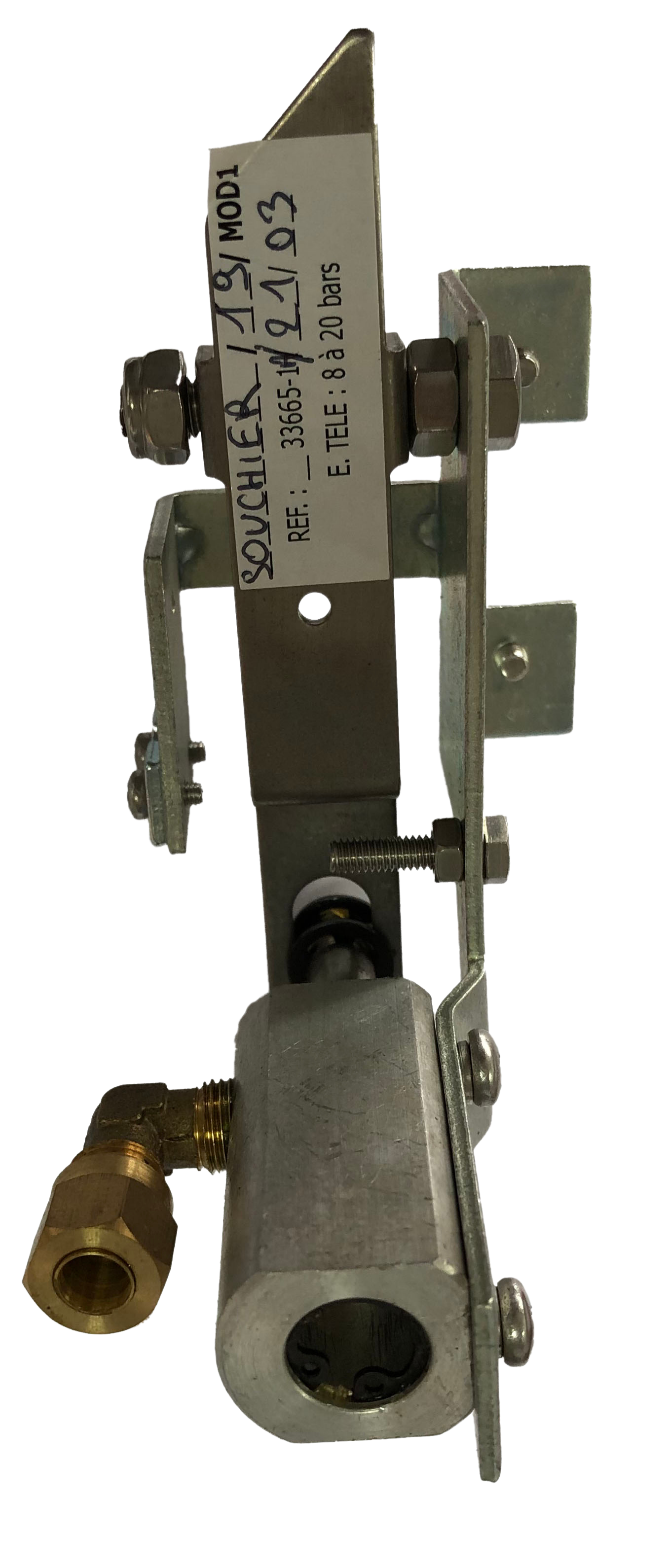

MODULE PNEUMATIQUE

  • Organe de manœuvre qui par l’intermédiaire de son micro-vérin libère l’énergie mécanique nécessaire au déclenchement du levier percuteur dès la réception d’un ordre pneumatique
  • Intégré au DAC, il permet la transmission de l’ordre de commande de mise en sécurité
  • Pression minimale de télécommande : 8 bar
  • Volume de gaz nécessaire par la télécommande : 0,012 NI
Références Désignation
33665-1A Module pneumatique pour TL2500

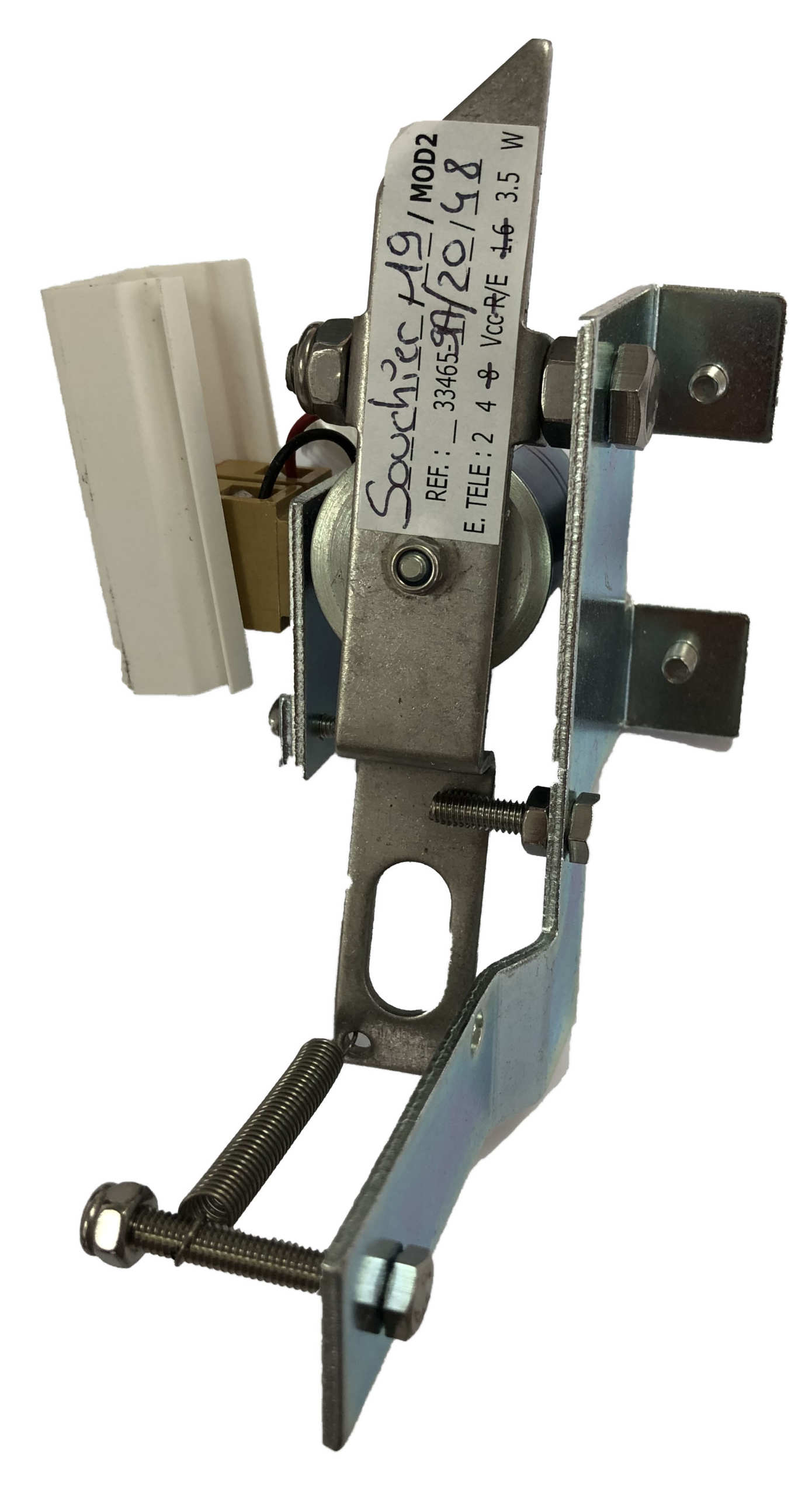

MODULE ÉLECTROMAGNÉTIQUE

  • Organe de manœuvre qui par l’intermédiaire de sa ventouse électromagnétique libère l’énergie mécanique nécessaire au déclenchement du levier percuteur dès la réception d’un ordre électrique de type impulsionnel, à émission ou à rupture de courant.
  • Intégré au DAC, il permet la transmission de l’ordre de commande de mise en sécurité.
  • Puissance pour le type à émission de courant : 3,5 W, puissance pour le type à rupture de courant : 1,6 W



Références Désignation
33466-6A Module électromagnétique 48 Vcc rupture pour TL 2500
33466-7A Module électromagnétique 48 Vcc émission pour TL 2500
33466-8A Module électromagnétique 24 Vcc rupture pour TL 2500
33466-9A Module électromagnétique 24 Vcc émission pour TL 2500

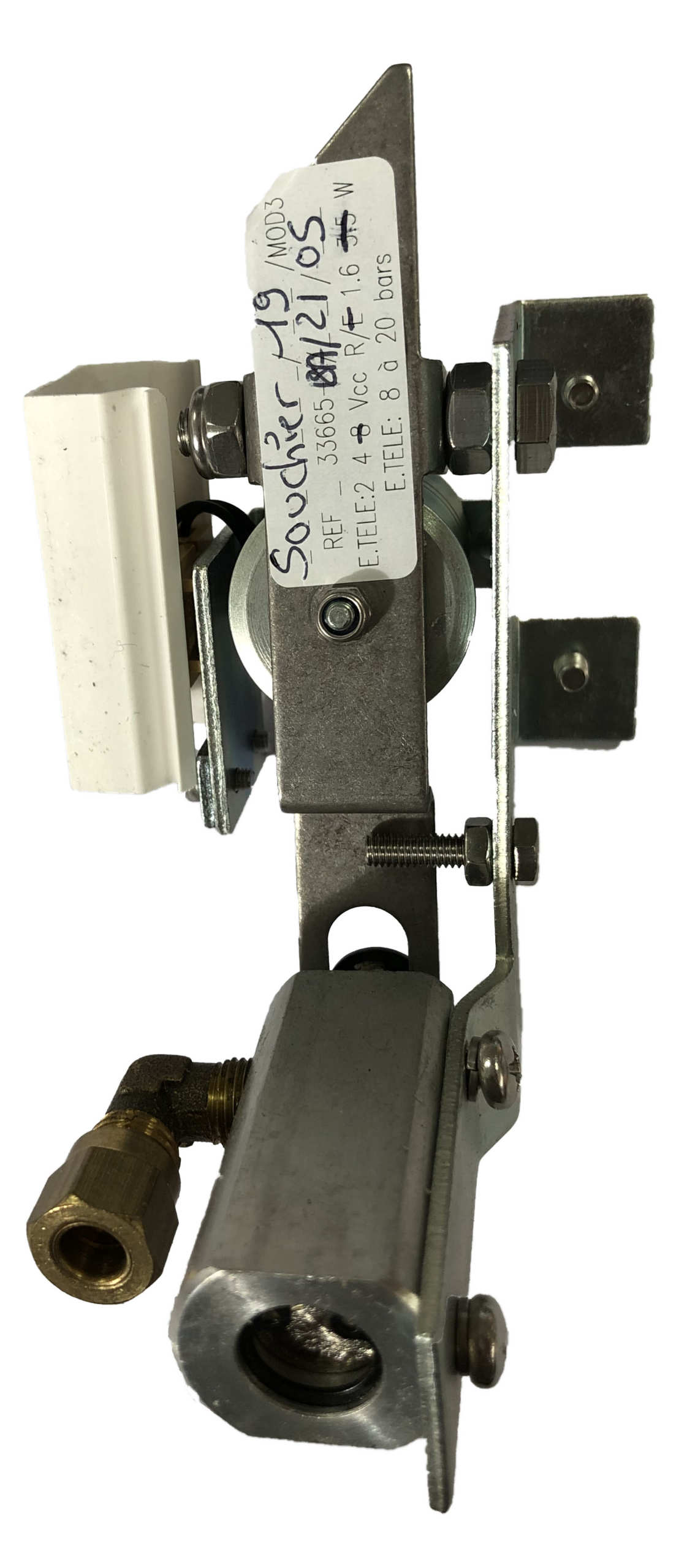

MODULE ÉLECTROPNEUMATIQUE

  • Organe de manœuvre qui par l’intermédiaire de sa ventouse électromagnétique et/ou de son micro-vérin libère l’énergie mécanique nécessaire au déclenchement du levier percuteur dès la réception d’un ordre pneumatique ou d’un ordre électrique de type impulsionnel, à émission ou à rupture de courant
  • Volume de gaz nécessaire par la télécommande : 0,012 NI
  • Intégré au DAC, il permet la transmission de l’ordre de commande de mise en sécurité
  • Puissance :
    • à émission de courant : 3,5 W
    • à rupture de courant : 1,6 W
Références Désignation
33665-16A Module électropneumatique 48 Vcc rupture pour TL 2500
33665-17A Module électropneumatique 48 Vcc émission pour TL 2500
33665-18A Module électropneumatique 24 Vcc rupture pour TL 2500
33665-19A Module électropneumatique 24 Vcc émission pour TL 2500

TL 2500 – DAC PNEUMATIQUE (SANS DCM)

Cet appareil permet :

  • La mise en sécurité d’un Dispositif Actionné de Sécurité (DAS) uniquement par un ordre pneumatique provenant d’un boîtier CO2.
  • Le réarmement du DAS par une action manuelle (enroulement du câble par la manivelle).
Références Désignation
33664-2A Treuil TL 2500 DAC (sans DCM) pneumatique
