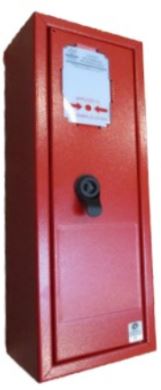

Coffrets désenfumage - OpenDac

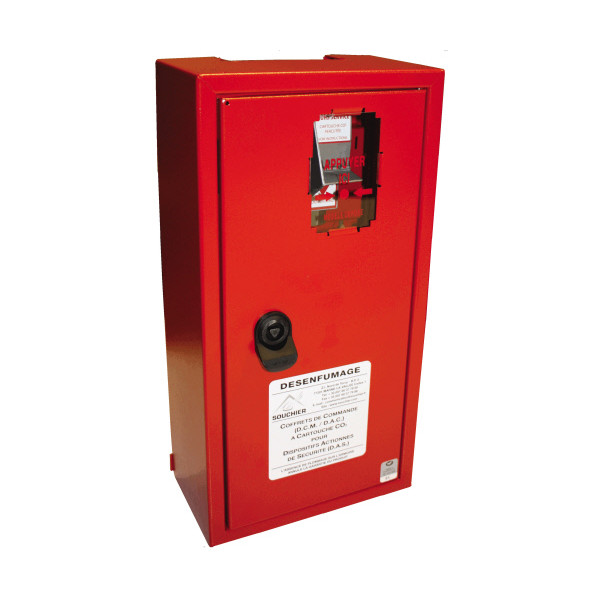

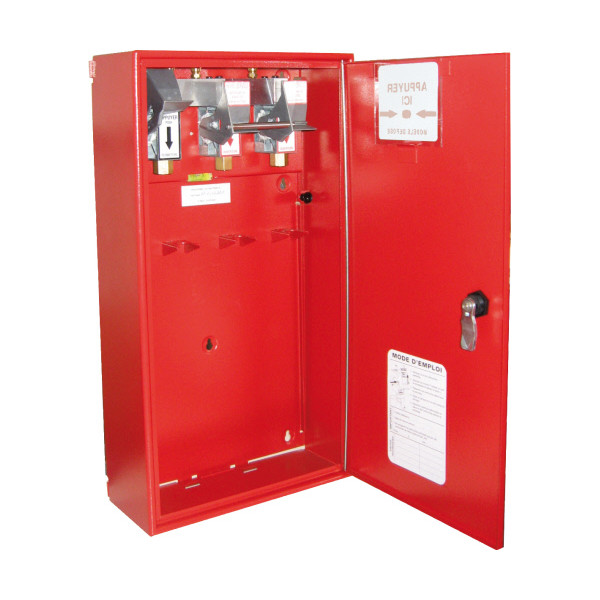

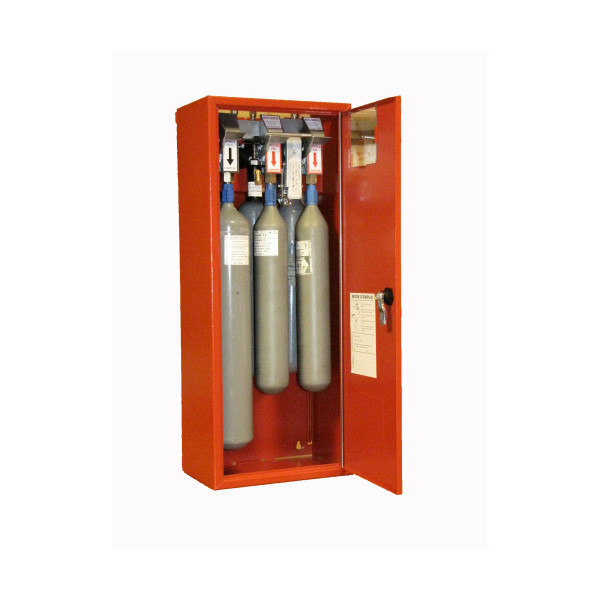

Le coffret de la gamme OpenDac a été conçu de manière à obtenir des largeurs les plus étroites possibles, les cartouches de réserve étant positionnées derrière les cartouches de service.
Une question sur nos produits ? Une demande de devis ?
Documents liés
Caractéristiques
- Coffret métallique de coloris rouge avec porte, équipé de percuteurs de cartouches CO2, pour l’ouverture et la fermeture des DENFC selon les modèles.
- Ceinture amovible qui facilite l’installation.
- Vitre en plexi basculante et réutilisable en façade.
- Les DAC peuvent également etre mis en service, soit par un déclenchement électrique (module électrique), soit par un déclenchement pneumatique (module pneumatique).
- Utilisation : dans les endroits étroits (poteaux) ou espaces limités.
COFFRET CO2 OUVERTURE SEULE
Fonction : Dispositif de commande (DAC et/ou DCM) qui permet la mise en sécurité des Dispositifs d’Evacuation Naturelle de Fumée et de Chaleur (DENFC) ou le déclenchement d’un autre DAC
| Référence | Désignation | Dimension (LxHxP) | Opercule |
| 06502-0 | Coffret CO2 O/S 150g ø 50 L 250 |
145 x 410 x 100 mm | 06701-0A |
| 06505-0 | Coffret CO2 O/S 1000g ø 76 L 477 |
200 x 660 x 110 mm |
06701-0A |

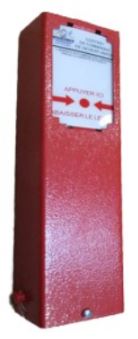

COFFRET OUVERTURE SEULE AVEC OPERCULE
| Référence | Désignation | Dimensions (LxHxP) | Opercule |
| 07020-0A | Coffret 20g ø 22 L 98 |
62 x 253 x 43 mm |
07035A |
| 07080-0A | Coffret 80/100g ø 22 L 98 |
92 x 316 x 61 mm |
07036A |

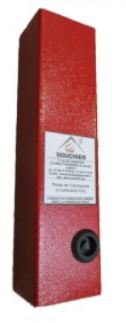

COFFRET OUVERTURE SEULE AVEC PORTE PLEINE
| Référence | Désignation | Dimensions LxHxP |
| 07020-1 | Coffret 20 g ø 22 L 98 |
62 x 254 x 57 mm |
| 07080-1 | Coffret pour 100 g ø 40 L 186 |
92 x 317 x 75 mm |

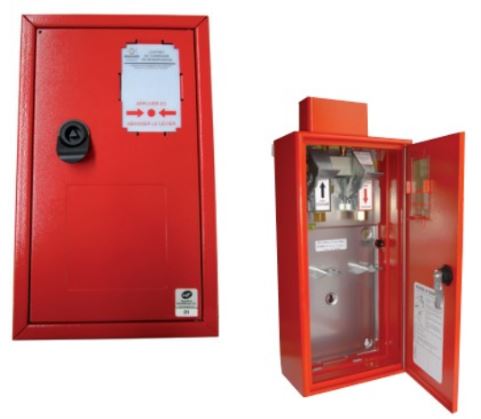

COFFRET CO2 MONOZONE – OUVERTURE / FERMETURE
- Dispositif de Commande (DAC et/ou DCM) qui permet :
- La mise en sécurité des DENFC d’un canton ou bâtiment inférieurs ou égaux à 500 m2.
- Le réarmement (fermeture) de l’ensemble des DENFC d’un même canton ou bâtiment par une action manuelle
| Référence | Désignation | Dimension (LxHxP) | Opercule |
| 06515-0 | Coffret CO2 O/F 30g ø 22 L 128 |
170 x 255 x 107 mm |
07035A |
| 06516-0 | Coffret CO2 O/F 80g ø 35 L 193 |
201 x 330 x 107 mm |
07035A |
| 06517-0 | Coffret CO2 O/F 150g ø 50 L 203 |
210 x 410 x 120 mm |
07035A |
| 06518-0 | Coffret CO2 O/F 300g ø 50 L 335 |
210 x 540 x 120 mm |
07035A |
| 06520-0 | Coffret CO2 O/F 1000g ø 76 L 477 |
200 x 660 x 180 mm |
06701-0A |

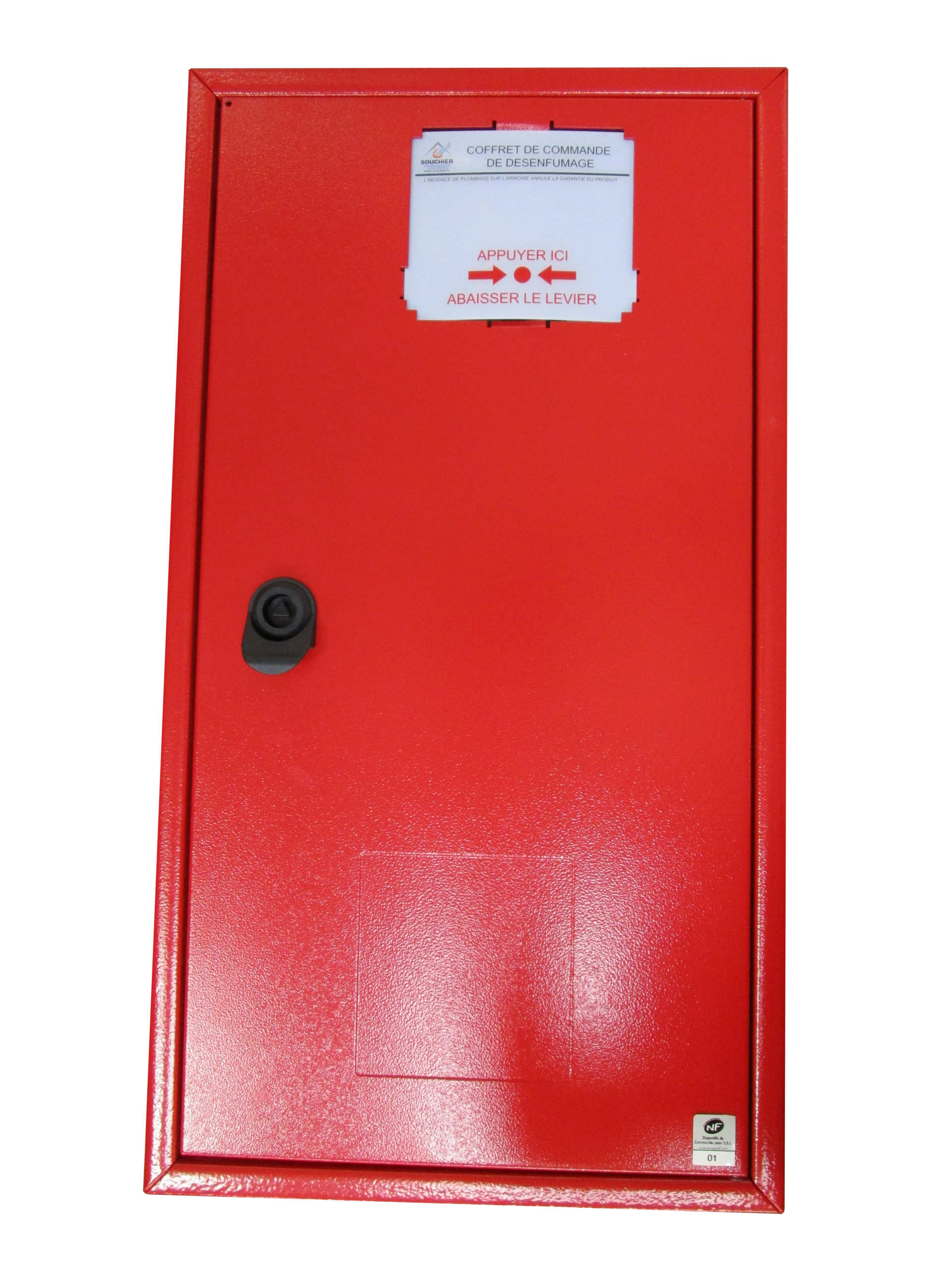

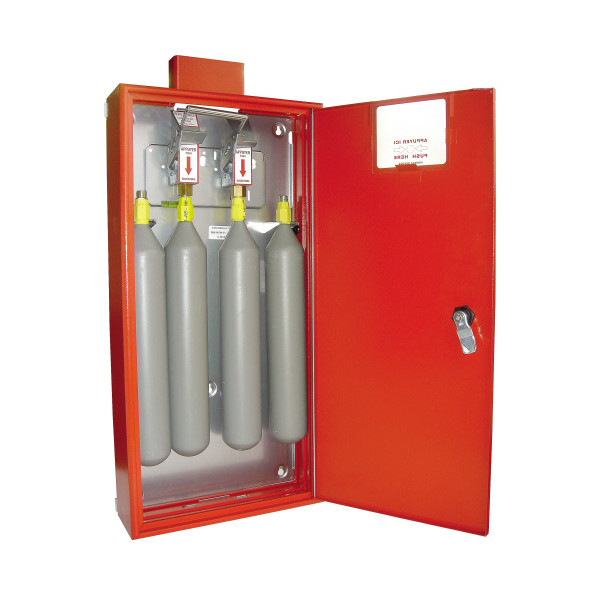

COFFRET CO2 BIZONE 2 OUVERTURE /1 FERMETURE
- Dispositif de Commande (DAC et/ou DCM) qui permet :
- La mise en sécurité des Dispositifs d’Evacuation Naturelle de Fumées et de Chaleur (DENFC) répartis en 2 zones de surface similaires à l’intérieur d’un même canton, d’une surface de plus de 500 m2 qui peuvent être déclenchés par une seule et même action (conforme au paragraphe 3.6.2 de l’IT 246).
- Le réarmement (fermeture) de l’ensemble des DENFC des deux zones par une action manuelle.
| Référence | Désignation | Dimensions (LxHxP) | |
| ouverture | fermeture | ||
| 06528-2 | Coffret 300 gr ø 60 L 382 |
Coffret 500 gr ø 60 L 382 |
295 x 540 x 125 |
| 06530-2 | Coffret 500 gr ø 76 L 477 |
Coffret 1000 gr ø 76 L 477 |
265 x 660 x 180 |
PLAQUE D’OBTURATION
Options “Accès Niveau I (agent de sécurité)” selon § 4.2 de la norme NF S 61-931 :
Cette option permet de modifier l’accès de “Niveau 0 (à disposition du public)” initial en accès “Niveau 1 (agent de sécurité)” selon le § 4.2 de la norme NF S 61-931.
Cette modification peut se faire sous deux formes :
- Remplacement de l’opercule déformable par une tôle d’acier, d’alu ou une pièce plastique de même dimension.
- Suppression de la fenêtre et de l’opercule dans le capot.
Ces modifications ayant pour but l’obligation d’ouverture du capot du coffret CO2 pour accéder aux commandes de désenfumage manuelles.
La mention de cette modification se fait au niveau de la référence du coffret CO2 en indiquant “–1” en fin de référence au lieu du “–0/1”.

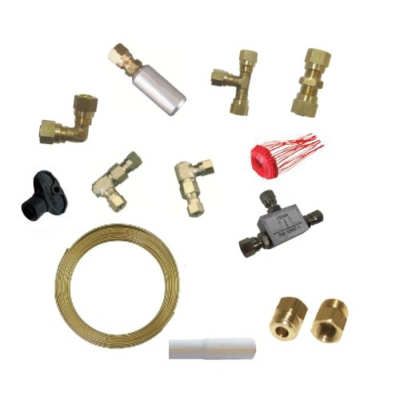

MODULE PNEUMATIQUE
- Organe de télécommande qui par l’intermédiaire de son micro-vérin libère l’énergie mécanique nécessaire au déclenchement du levier percuteur dès la réception d’un ordre pneumatique.
- Intégré au DAC/DCM, il permet la transmission de l’ordre de commande de mise en sécurité.
- Levier percuteur dès réception d’un ordre pneumatique
| Référence | Volume | Désignation |
| 03621-9 | 0.0072 NL | Module pneumatique simple ou double percuteur – 6 à 20 bar |
MODULE ÉLECTROMAGNÉTIQUE
- Organe de télécommande qui, par l’intermédiaire de sa ventouse électromagnétique, libère l’énergie mécanique nécessaire au déclenchement du levier percuteur dès la réception d’un ordre électrique de type impulsionnel, à émission ou à rupture de courant.
- Intégré au DAC/DCM, il permet la transmission de l’ordre de commande de mise en sécurité.
| Référence | Désignation | Puissance |
| 03621-3A | Module 24 Vcc à émission | 3,5 W |
| 03621-2A | Module 24 Vcc à rupture | 1,6 W |
| 03621-1A | Module 48 Vcc à émission | 3,5 W |
| 03621-0A | Module 48 Vcc à rupture | 1,6 W |

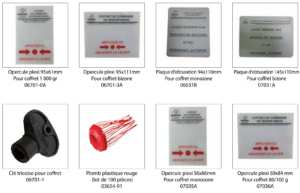

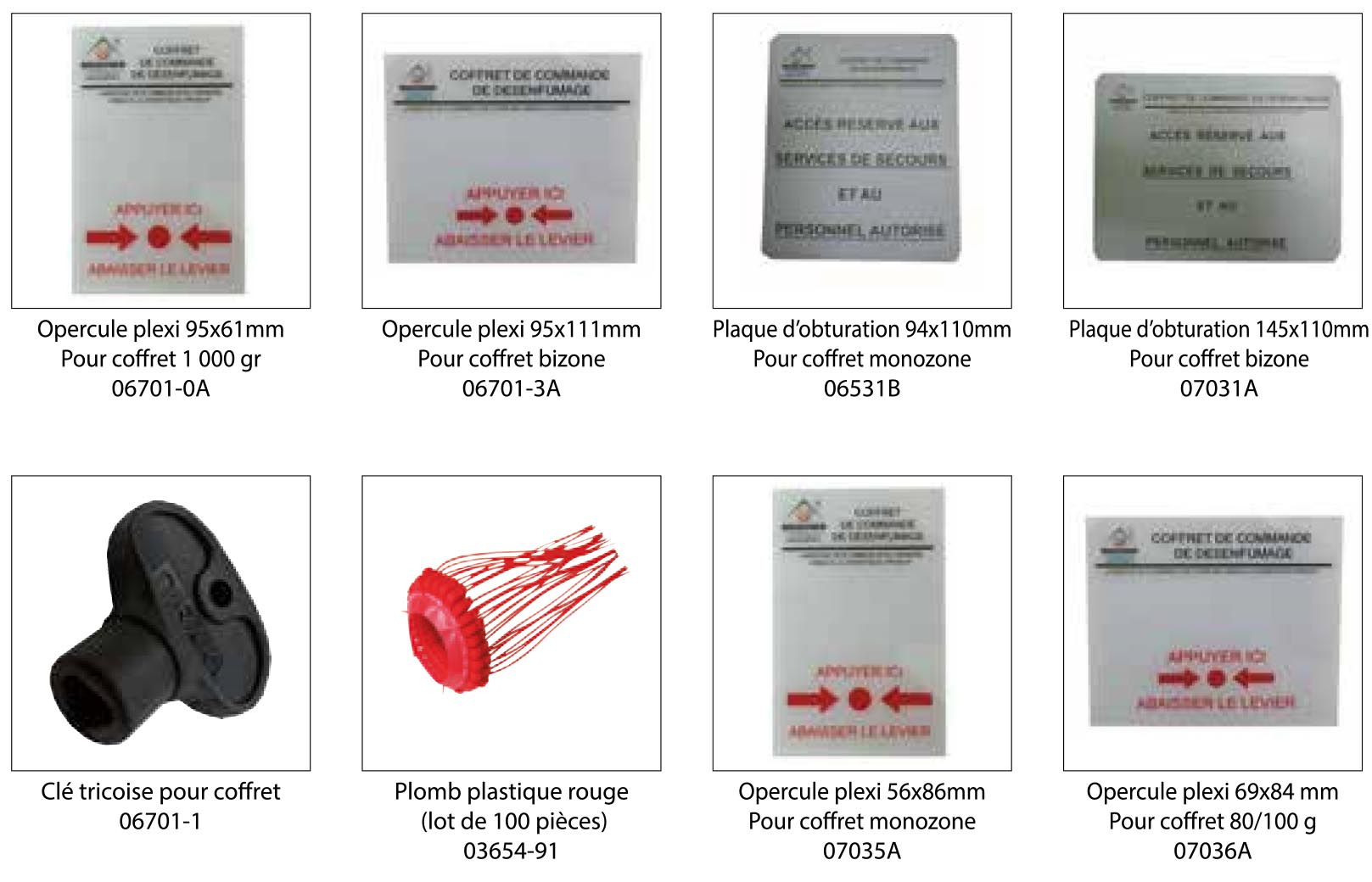

OPERCULES ET AUTRES ACCESSOIRES
| Référence | Désignation |
| 06701-0A | Opercule plexi 95×61 mm pour coffret 1000 gr |
| 06701-3A | Opercule plexi 95×111 mm pour coffret bizone |
| 06531B | Plaque d’obturation 94×110 mm pour coffret monozone |
| 07031A | Plaque d’obturation 145×110 mm pour coffret bizone |
| 06701-1 | Clé tricoise pour coffret |
| 03654-91 | Plomb plastique rouge (lot de 100 pièces) |
| 07035A | Opercule plexi 56×86 mm pour coffret monozone |
| 07036A | Opercule plexi 69×84 mm pour coffret 80/100 gr |
