Vérins pneumatiques

Vérins pneumatiques avec verrouillages ouvert et fermé.

Deux types de montages :

  • Articulation arrière
  • Articulation avant

Une question sur nos produits ? Une demande de devis ?

Caractéristiques

ARTICULATION AVANT



Références Désignation
03648-0 Vérin pneumatique Ø 32 course 200 mm articulation avant
03648-1 Vérin pneumatique Ø 32 course 400 mm articulation avant
03648-2 Vérin pneumatique Ø 32 course 600 mm articulation avant
03648-3 Vérin pneumatique Ø 32 course 800 mm articulation avant
03648-4 Vérin pneumatique Ø 32 course 1000 mm articulation avant
03648-5 Vérin pneumatique Ø 40 course 400 mm articulation avant
03648-6 Vérin pneumatique Ø 40 course 400 mm articulation avant
03648-2a Vérin pneumatique Ø 40 course 700 mm articulation avant
03648-3a Vérin pneumatique Ø 40 course 900 mm articulation avant
03648-7 Vérin pneumatique Ø 40 course 600 mm articulation avant
03648-8 Vérin pneumatique Ø 40 course 800 mm articulation avant
03648-9 Vérin pneumatique Ø 40 course 1000 mm articulation avant

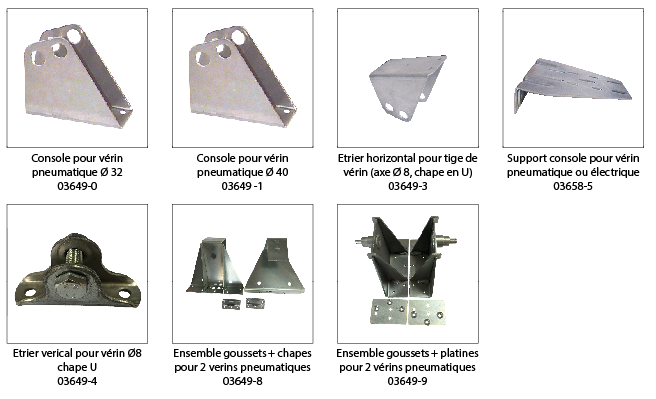

03649-0 Console pour vérin pneumatique Ø 32
03649-1 Console pour vérin pneumatique Ø 40
03649-3 Étrier horizontal pour tige de vérin (axe Ø 8, chape en U)
03658-5 Support console pour vérin pneumatique ou électrique





ARTICULATION ARRIÈRE



Références Désignation
03659-0 Vérin pneumatique Ø 40 course 200 mm articulation arrière
03659-1 Vérin pneumatique Ø 40 course 300 mm articulation arrière
03659-2 Vérin pneumatique Ø 40 course 400 mm articulation arrière

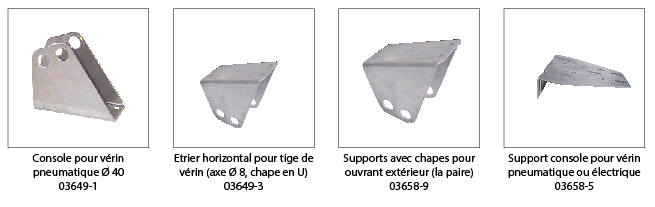

03649-1 Console pour vérin pneumatique Ø 40
03649-4 Étrier vertical pour tige de vérin (axe Ø 8, chape en U)
03658-9 Supports avec chapes pour ouvrant extérieur, la paire
03658-9b Supports avec chapes pour ouvrant intérieur, la paire
03658-8 Paire de supports déportés latéraux pour vérin électrique ou pneumatique
03658-5 Support console pour vérin pneumatique ou électrique



FREINS DE VÉRIN

Assurent le contrôle du débit d’air aux entrées du vérin permettant un contrôle et amortissement du DAS.
Il est recommandé d’équiper les vérins pneumatiques de frein de régulation pour tout châssis non équilibré.

Références Désignation
03657-8 Freins de vérin pour régulation du débit d’air Ø 0,6 mm
03657-9 Freins de vérin pour régulation du débit d’air Ø 1 mm
03658-4 Freins de vérin pour régulation du débit d’air Ø 0,2 mm
03658-4b Freins de vérin pour régulation du débit d’air Ø 0,5 mm
