Coffrets CO2 bi-fonction - AéroDac

logo NF

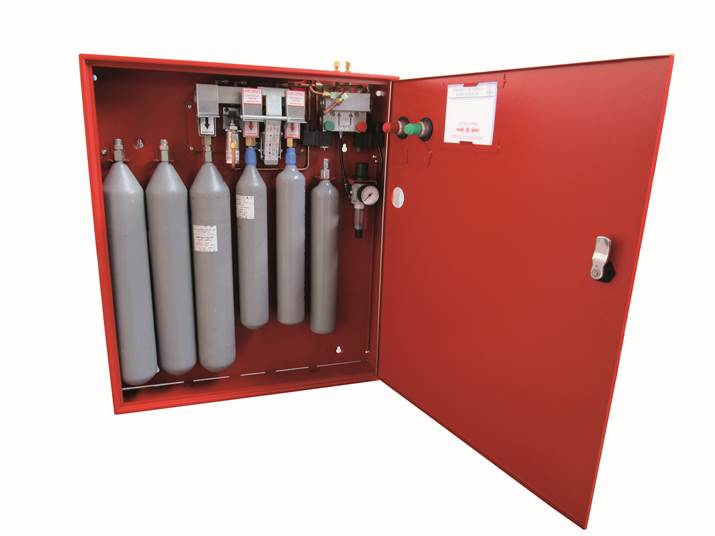

Coffrets métalliques de coloris rouge équipés :

  • Une commande pour le désenfumage :
    • De percuteurs de cartouches CO2 (sous vitre plastique basculante et réutilisable)
    • Une commande manuelle et/ou télécommande, permet l’ouverture et/ou la fermeture (réarmement) des DENFC
  • Une commande pour l’aération :
    • A partir d’un réseau d’air comprimé par boutons d’aération ouverture et fermeture accessibles en façade.

Une question sur nos produits ? Une demande de devis ?

Caractéristiques

COFFRET MONOZONE – 1 Ouverture seule / Fermeture en aération

  • Coffret métallique de coloris rouge équipé :
    • Une commande en façade pour l’ouverture et la fermeture en aération
    • Un percuteur de cartouches CO2 pour l’ouverture pouvant recevoir un module de télécommande permettant la commande de DENFC
Références Désignation Grammage Dimension en mm
06630-0 1 OS / fermeture en aération 300 gr L 560 x H 520 x  P 105



Références Désignation Dimension  en mm
06630-0 1 OS / fermeture en aération L 560 x H 520 x  P105
06630-1 1 OF L 560 x H 520 x P 105
06631-1 1 OF L 560 x H 820 x P 105
06632-1 1 OF L 560 x H 820 x P 105

COFFRET BIZONE – 2 Ouvertures seules  / Fermeture en aération

  • Coffret métallique de coloris rouge, équipé :
    • Une commande pour l’ouverture et la fermeture en aération
    • Deux percuteurs de cartouches CO2 pour l’ouverture pouvant recevoir des modules de télécommande permettant la commande de DENFC
Références Désignation Grammage Dimension en mm
06630-2  2 OS / fermeture en aération 300 gr L 560 x H 520 x P 105



COFFRET MONOZONE – 1 Ouverture / 1 Fermeture

  • Coffret métallique de coloris rouge équipé :
    • Une commande en façade pour l’ouverture et la fermeture en aération
    • Deux percuteurs de cartouches CO2, l’un pour l’ouverture pouvant recevoir un module de télécommande et l’autre pour la fermeture permettant la commande de DENFC
Références Désignation Grammage Dimension  en mm
06630-1 1 OF 300 gr L 560 x H 520 x  P105
06631-1 1 OF 500 gr L 560 x H 520 x P 105
06632-1 1 OF 1 000 gr L 560 x H 820 x P 105



COFFRET BIZONE – 2 Ouvertures / 1 Fermeture CO2

  • Coffret métallique de coloris rouge équipé :
    • Une commande pour l’ouverture et la fermeture en aération
    • Trois percuteurs de cartouches CO2, deux pour l’ouverture pouvant recevoir des modules de télécommande et le troisième pour la fermeture permettant la commande de DENFC
Références Désignation Grammage Dimension en mm
06630-2 2 OF / 1 fermeture   L 560 x H 520 x 105 m P m
06631-2 2 OF / 1 fermeture 300 – 500 gr L 560 x H 520 x P 105
06632-2 2 OF / 1 fermeture 500 – 1 000 gr L 560 x H 820 x P 105



MODULE PNEUMATIQUE

  • Organe de manœuvre qui par l’intermédiaire de son micro-vérin libère l’énergie mécanique nécessaire au déclenchement du levier percuteur dès la réception d’un ordre pneumatique.
  • Intégré au DCM, il permet la transmission de l’ordre de commande de mise en sécurité.
  • Pression minimale de télécommande : 6 à 10 bars.
  • Volume de gaz nécessaire par la télécommande : 0,00072 Nl.
Références Volume Désignation
03621-9 0,0072 NL Module pneumatique simple ou double percuteur -4 à 20 bar



MODULE ÉLECTRIQUE



  • Organe de manœuvre qui par l’intermédiaire de sa ventouse électromagnétique libère l’énergie mécanique nécessaire au déclenchement du levier percuteur dès la réception d’un ordre électrique de type impulsionnel, à émission ou à rupture de courant.
  • Intégré au DCM, il permet la transmission de l’ordre de commande de mise en sécurité.
Références Désignation Puissance
03621-3 Module électromagnétique 24 Vcc émission 3,5 W
03621-2 Module électromagnétique 24 Vcc rupture 1,6 W
03621-1 Module électromagnétique 48 Vcc émission 3,5 W
03621-0 Module électromagnétique 48 Vcc rupture 1,6 W



ÉLECTROVANNE POUR AÉRATION

  • Les pilotes électromagnétiques :
    • Sont des dispositifs à monter sur les blocs aération
    • Peuvent être raccordés à une centrale pluie/vent ou à tout système d’automate électronique de gestion de l’ouverture et/ou de la fermeture
    • L’ouverture pour le désenfumage est prioritaire
Références Désignation
03622-0 Électrovanne 230 Vac émission – N/F
03622-1 Électrovanne 24 Vcc émission-N/F

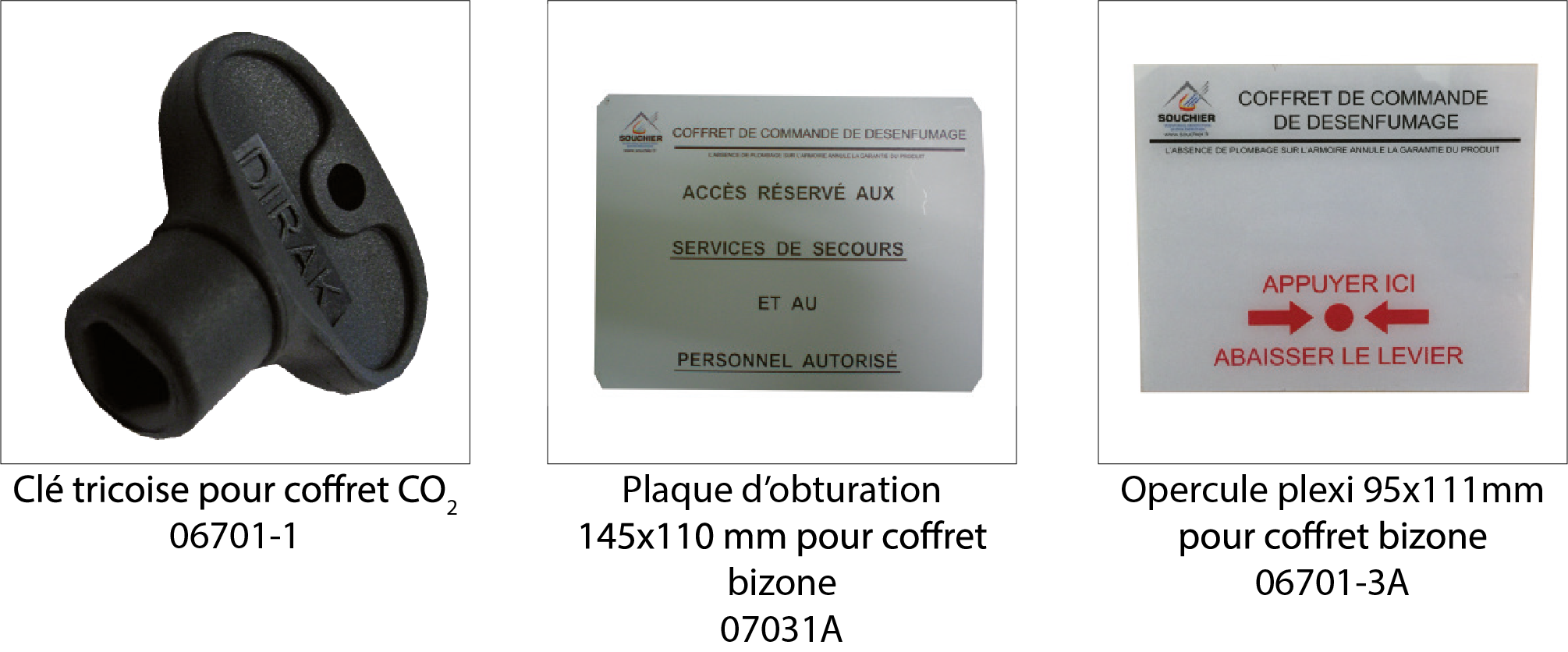

ACCESSOIRES DIVERS
