CERTILIGHT

logo CE logo NF

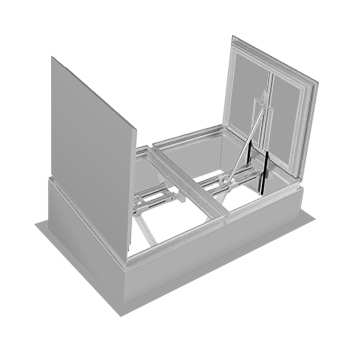

CERTILIGHT est un exutoire de toiture à 2 vantaux s’ouvrant face à face et dotés de mécanismes apparents.

Il représente l’appareil idéal apportant une solution en aération, désenfumage et éclairage zénithal tout en garantissant des performances acoustiques et thermiques optimales.



exutoire de toitures

Les plus de ce produit

  • Exutoire de toiture à 2 vantaux s'ouvrant face à face et dotés de mécanismes apprents.
  • Solution combinée en aération, désenfumage et éclairage zénithal.
  • Pose en toiture (sur costière) ou en verrière (dans la pente ou en faîtage).
  • Versions: vitrée ou opaque / phonique ou thermique / MH (Monuments Historiques).
  • Possible avec brise-vent escamotables.
  • Possible sans brise-vent.
  • Nombreux types de remplissage
  • Finition anodisée / Laquage RAL

Une question sur nos produits ? Une demande de devis ?

Demander un devis Poser une question

Documents liés

Cahier technique CERTILIGHT
Certificat CE CERTILIGHT (fr)
Certificat NF Certilight
CERTILIGHT - Coupe de principe Adaptation prise en pince verrière CERTILIGHT - Coupe profil avec brise vent fixe CERTILIGHT - Electrique costière isolée phonique - Coupe A-A CERTILIGHT - Plan de principe Elec costière phonique Coupe A-A CERTILIGHT - Plan de principe Elec costière phonique Coupe B-B CERTILIGHT - Plan de principe Elec costière std Coupe A-A CERTILIGHT - Plan de principe Elec costière std Coupe B-B CERTILIGHT - Plan de principe Elec verrière Coupe A-A CERTILIGHT - Plan de principe Elec verrière Coupe B-B CERTILIGHT - Plan de principe ML costière Pneu perpendiculaire v500 sbv CERTILIGHT - Plan de principe ML costière Pneu perpendiculaire v800 abv CERTILIGHT - Plan de principe ML verrière Pneu perpendiculaire v500 sbv CERTILIGHT - Plan de principe ML verrière Pneu perpendiculaire v800 abv CERTILIGHT - Plan de principe ML verrière pneu v300c060 CERTILIGHT - Plan de principe ML verrière pneu v400c150 CERTILIGHT - Plan de principe ML verrière pneu v450c200 CERTILIGHT - Plan de principe ML verrière pneu v500c260 CERTILIGHT - Plan de principe Pneu Costière inclinée C260 v500 ac abv CERTILIGHT - Plan de principe Pneu Costière inclinée C060 v300 sc sbv CERTILIGHT - Plan de principe Pneu Costière inclinée C150 v400 ac sbv CERTILIGHT - Plan de principe Pneu Costière inclinée C200 v450 sc abv CERTILIGHT - Plan de principe Pneu costière phonique Coupe A-A CERTILIGHT - Plan de principe Pneu costière phonique Coupe B-B CERTILIGHT - Plan de principe Pneu costière std Coupe A-A CERTILIGHT - Plan de principe Pneu costière std Coupe B-B CERTILIGHT - Plan de principe Pneu sécurité positive costiere phonique CERTILIGHT - Plan de principe Pneu Sécurité Positive verrière Coupe A-A CERTILIGHT - Plan de principe Pneu Sécurité Positive verrière Coupe B-B CERTILIGHT - Plan de principe Pneu verrière Coupe A-A CERTILIGHT - Plan de principe Pneu verrière Coupe B-B
CERTILIGHT - Coupe de principe Adaptation prise en pince verrière CERTILIGHT - Coupe profil CERTILIGHT - Coupe profil avec brise vent fixe CERTILIGHT - Maneouvres brise vent escamotable verrière CERTILIGHT - Manoeuvre grille 1200 Joules CERTILIGHT - Manoeuvres capots toles isolées CERTILIGHT - Manoeuvres contact de position - costière CERTILIGHT - Manoeuvres contact de position - verrière CERTILIGHT - Manoeuvres prise en feuillure pour produits verriers CERTILIGHT - Manoeuvres remplassage phonique CPVI-C 34/30 CERTILIGHT - Manoeuvres remplissage phonique CPMS50-C 38/33 CERTILIGHT - Manoeuvres remplissage phonique CPVI 35/31 CERTILIGHT - Manoeuvres replissage phonique CPLR 45/39 CERTILIGHT - Plan de principe costière phonique CPLV CERTILIGHT - Plan de principe Elec costière isolée adaptation voute - Coupe B-B CERTILIGHT - Plan de principe Elec costière isolée adpatation voute - Coupe A-A CERTILIGHT - Plan de principe Elec costière isolée coiffante - Coupe B-B CERTILIGHT - Plan de principe Elec costière isolée phonique coiffante - Coupe A-A CERTILIGHT - Plan de principe Elec costière non isolée adaptation voute - Coupe A-A CERTILIGHT - Plan de principe Elec costière non isolée adaptation voute - Coupe B-B CERTILIGHT - Plan de principe Elec costière non isolée pour encastrement en affleurement de toiture - Coupe B-B CERTILIGHT - Plan de principe Elec costière non isolée pour encastrement en affleurement toiture - Coupe CERTILIGHT - Plan de principe Elec costière phonique - Coupe B-B CERTILIGHT - Plan de principe Elec costière phonique Coupe A-A CERTILIGHT - Plan de principe Elec costière pour encastrement en affleurement de toiture - Coupe A-A CERTILIGHT - Plan de principe Elec costière standard coiffante - Coupe A-A CERTILIGHT - Plan de principe Elec costière standard coiffante - Coupe B-B CERTILIGHT - Plan de principe Elec costière std Coupe A-A CERTILIGHT - Plan de principe Elec costière std Coupe B-B CERTILIGHT - Plan de principe Elec verrière Coupe A-A CERTILIGHT - Plan de principe Elec verrière Coupe B-B CERTILIGHT - Plan de principe ML costière Elec - Tous verrins / consoles - Avec brise vent sans capot CERTILIGHT - Plan de principe ML costière Elec - Tous verrins / consoles - Sans brise vent avec capot CERTILIGHT - Plan de principe ML costière Elec inclinée - Tous verrins / consoles - Avec brise vent avec capot CERTILIGHT - Plan de principe ML costière Elec inclinée - Tous verrins / consoles - Sans brise vent sans capot CERTILIGHT - Plan de principe ML costière Pneu perpendiculaire v500 sbv CERTILIGHT - Plan de principe ML costière Pneu perpendiculaire v800 abv CERTILIGHT - Plan de principe ML verrière inclinée Elec - Tous verrins / consoles - Avec brise vent avec capot CERTILIGHT - Plan de principe ML verrière inclinée Elec - Tous verrins / consoles - Sans brise vent avec capot CERTILIGHT - Plan de principe ML verrière inclinée Elec - Tous verrins / consoles - Sans brise vent sans capot CERTILIGHT - Plan de principe ML verrière inclinée Elec -Tous verrins / consoles - Sans brise vent et sans capot CERTILIGHT - Plan de principe ML verrière Pneu perpendiculaire v500 sbv CERTILIGHT - Plan de principe ML verrière Pneu perpendiculaire v800 abv CERTILIGHT - Plan de principe ML verrière pneu v300c060 CERTILIGHT - Plan de principe ML verrière pneu v400c150 CERTILIGHT - Plan de principe ML verrière pneu v450c200 CERTILIGHT - Plan de principe ML verrière pneu v500c260 CERTILIGHT - Plan de principe Pneu Costière inclinée C060 v300 sc sbv CERTILIGHT - Plan de principe Pneu Costière inclinée C150 v400 ac sbv CERTILIGHT - Plan de principe Pneu Costière inclinée C200 v450 sc abv CERTILIGHT - Plan de principe Pneu Costière inclinée C260 v500 ac abv CERTILIGHT - Plan de principe Pneu costière isolée adaptation voute - Coupe A-A CERTILIGHT - Plan de principe Pneu costière isolée coiffante - Coupe B-B CERTILIGHT - Plan de principe Pneu costière isolée phonique coiffante - Coupe A-A CERTILIGHT - Plan de principe Pneu costière isolées adaptation voute - Coupe B-B CERTILIGHT - Plan de principe Pneu costière non isolée adaptation voute - Coupe A-A CERTILIGHT - Plan de principe Pneu costière non isolée pour encastrement en affleurement de toiture - Coupe B-B CERTILIGHT - Plan de principe Pneu costière non isolée pour encastrement en affleurement de toiture avec EP - Coupe B-B CERTILIGHT - Plan de principe Pneu costière non isolée pour encastrement en affleurement de toiture avec EP - Coupe B-B CERTILIGHT - Plan de principe Pneu costière non isolée pour encastrement en affleurement toiture - Coupe B-B CERTILIGHT - Plan de principe Pneu costière non isolées adaptation voute - Coupe B-B CERTILIGHT - Plan de principe Pneu costière phonique Coupe A-A CERTILIGHT - Plan de principe Pneu costière phonique Coupe B-B CERTILIGHT - Plan de principe Pneu costière pour encastrement en affleurement de toiture - Coupe A-A CERTILIGHT - Plan de principe Pneu costière std Coupe A-A CERTILIGHT - Plan de principe Pneu costière std Coupe B-B CERTILIGHT - Plan de principe pneu costières standard coiffante - Coupe A-A CERTILIGHT - Plan de principe Pneu sécurité positive costière phonique CERTILIGHT - Plan de principe Pneu Sécurité Positive verrière Coupe A-A CERTILIGHT - Plan de principe Pneu Sécurité Positive verrière Coupe B-B CERTILIGHT - Plan de principe Pneu verrière Coupe A-A CERTILIGHT - Plan de principe Pneu verrière Coupe B-B CERTILIGHT - Pneumatique raccordement réseau sur appareil CERTILIGHT - Réalisation implantation en verrière configuration en lanterneau CERTILIGHT - Réalisation sur verrière CERTILIGHT - Réalisation toiture double peau gaine coupe feu pré-costière CERTILIGHT - Réalisation toiture double peau phonique CERTILIGHT - Réalisation toiture phonique
DoP Certilight Bi-pente OFE DoP Certilight Bi-pente OFP DoP Certilight Bi-pente OFP(sp) DoP Certilight OFE DoP Certilight OFP DoP Certilight OFP(sp)
DoP Certilight Bi-pente OFE DoP Certilight Bi-pente OFP DoP Certilight Bi-pente OFP(sp) DoP Certilight OFE DoP Certilight OFP DoP Certilight OFP(sp)
Descriptif type - Certilight OF Costière Descriptif type - Certilight OF Phonique
CERTILIGHT - Documentation commerciale CERTILIGHT ML - Documentation commerciale
FDES CERTILIGHT FDES CERTILIGHT COSTIERE
CERTILIGHT - Echeancier de maintenance Notice Tech Certiciel / Certilght - Montage du pare vent Notice Tech Certilight - Electrique Notice Tech Certilight - Montage des verins Elec Notice Tech Certilight - Montage des verins Pneu Notice Tech Certilight - Pneumatique Notice Tech Certilight - Pneumatique Sécu+
PV acoustique Certilight CPCI 47/43 PV acoustique Certilight CPLR 45/39 PV Acoustique Certilight CPLV - CPLV-CC PV Acoustique Certilight CPLV - CPLV-CS PV Acoustique Certilight CPLV - CPLV Extension 14-01 PV acoustique Certilight CPVI 40/37 PV acoustiques Certilight CPMS, CPVI-C et CPVI
Rapport essai 1200 J avec costiere Certiciel / Certilight Rapport essai 1200 J Certilight - Ventilight ML et BVE Rapport essai 1200 J sans costiere Certiciel / Certilight Rapport essai AEV Certilight Rapport essai AEV Certilight HT 1781x2706 Rapport essai AEV Certilight HT 2740x1230

Caractéristiques

PERFORMANCES

  • Classement AEV : A4 E9A VC3
  • Classe fiabilité :
    • Re 1 000 (+ 10 000)
    • Bi-fonction autorisée
  • Performance aéraulique : Cv de 0,24 à 0,65
    selon dimensions et options
  • Tenue statique au vent : WL = 1 500 Pa
  • Basse température :
    • T(-15) en électrique et pneumatique
    • T(00) en pneumatique sécurité positive
  • Elévation température : B=300 °C
  • Réaction au feu : selon remplissage
  • Classe surcharge neige : SL1000 maxi
  • Complexes thermiques opaques pour dimensions maxi:
    Uw     = 1,12 à 1.43 W/m².K
  • Produits verriers:
    • Uw mini = 1,61 W/m².K
      fonction de Ug de remplissage
  • Résistance aux chocs : 1200 J (avec grille)

DIMENSIONS

  • En verrière (dimensions hors tout par vantail) :
  • Largeur hors tout côté paumelles :
    • 950 mm à 2 530 mm
  • Hauteur hors tout côté opposé aux paumelles :
    • 700 mm à 1 600 mm
      (mini = 800 mm dans le cas de brise-vent escamotables)
  • Sur costière (trémie costière) :
    • Largeur trémie :
      • 1 219 mm à 3 019 mm
    • Hauteur trémie :
      • 769 mm à 2 349 mm

REMPLISSAGES

  • Polycarbonate Alvéolaire (PCA) :
    • de 10 mm à 32 mm (clair, opalescent ou bronze)
  • Vitrages isolants : classique, à isolation renforcée, à contrôle solaire, acoustique, etc …
  • Complexe isolant thermique opaque :
    • tôlé-isolé (2 tôles alu 15/10e + 30 mm PSE)
  • Complexe isolant opaque acoustique :
    • complexes phoniques SOUCHIER (Rw de 34 à 51 dB)
  • Épaisseur :
    • version vitrée : de 6 mm à 42 mm
    • version opaque : de 23 mm à 95 mm

TYPES DE MANOEUVRES

  • Electrique O/F (Ouverture / Fermeture) 24 Vcc
  • Pneumatique O/F
  • Pneumatique à sécurité positive (ouverture par absence de pression)

PROFILS

  • Menuiserie aluminium à rupture de pont thermique (RPT)
    (au niveau de l’ouvrant et du dormant)
  • Adaptation pour verrière
  • Adaptation sur costière

OPTIONS

  • Brise-vent CE rigides (pour amélioration de l’efficacité du coefficient aéraulique de l’exutoire)
  • Brise-vent escamotables (invisibles appareil fermé)
  • Costière avec isolant à face pelliculée bitume
    (pour pose sur toiture multicouche)
  • Costière phonique avec isolant à face pelliculée bitume
  • Réhausse coiffante doublée isolée (pour pose sur relevé existant)
  • Contacts de position de sécurité et d’attente (option de sécurité)
  • Déclencheur thermique (70°, 100°, 140° et 180°C) (selon cas d’installation)
  • Compensateur de feuillure
  • Adaptation prise en pince en verrière

PRINCIPE DE POSE

CERTILIGHT est un exutoire de désenfumage et d’aération

composé de 2 châssis indépendants à installer côte à côte :

  • En monopente : les 2 vantaux sont face à face.
  • Angle d’installation compris entre
    • 5° et 60 ° (par rapport à l’horizontale).
  • En bi-pente : 1 vantail sur chaque versant avec un écartement
  • maxi de 60 ≤ X ≤ 300 mm [installation en faîtage à partir de 15° de pente (jusqu’à 45°)].
  • Prise en pince dans verrière (prise en feuillure : 22 mm).
  • Pose sur toiture multicouche (avec option costière avec isolant à face pelliculée bitume).
  • Pose sur relevé existant (avec réhausse coiffante douclée isolée).
  • Pose à plat possible (selon remplissage).
