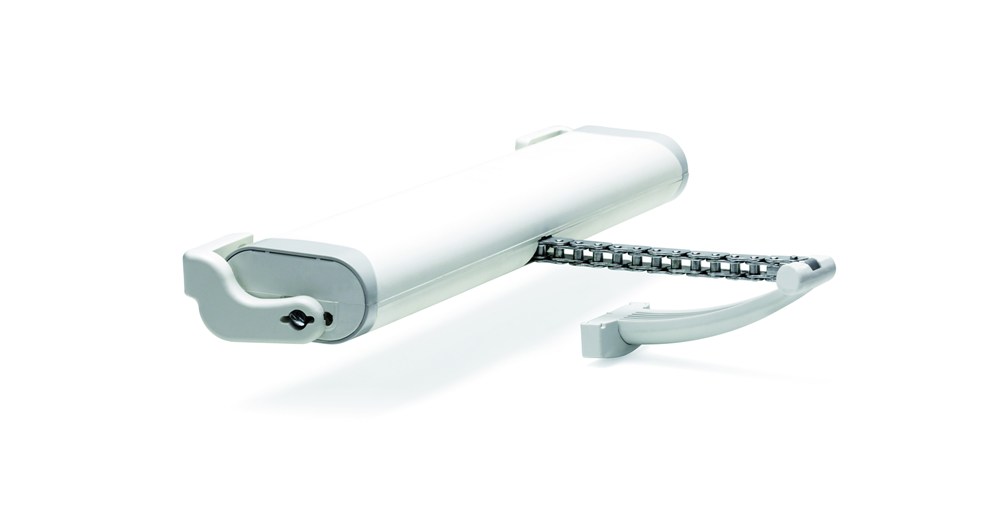

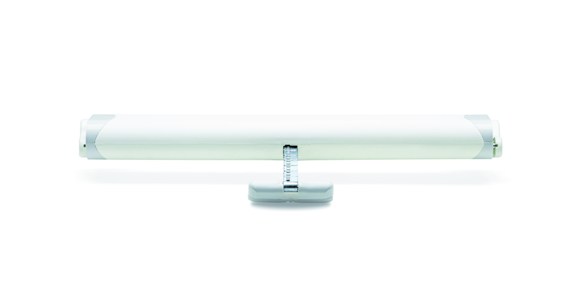

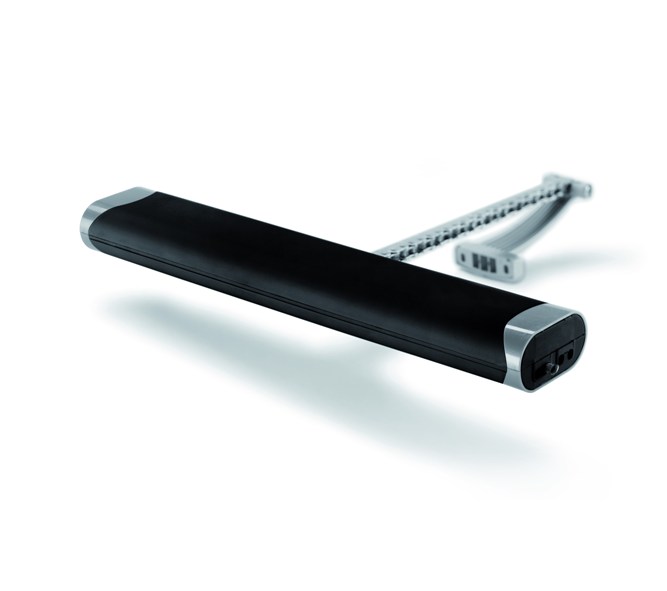

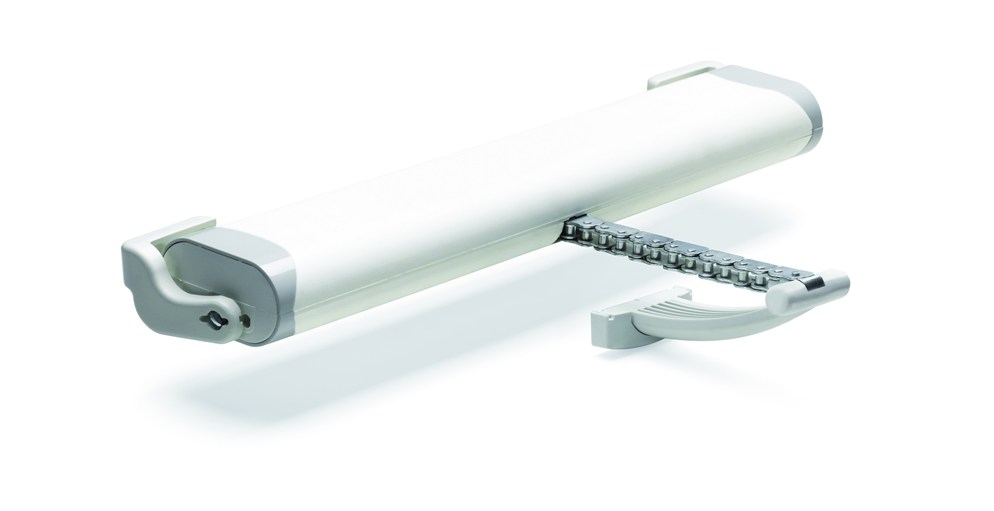

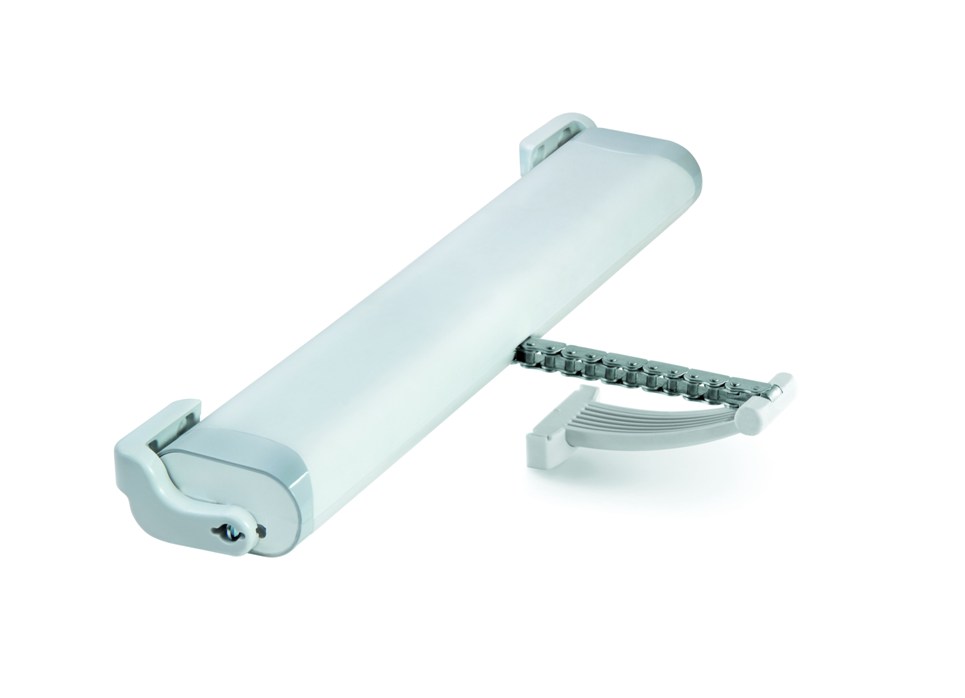

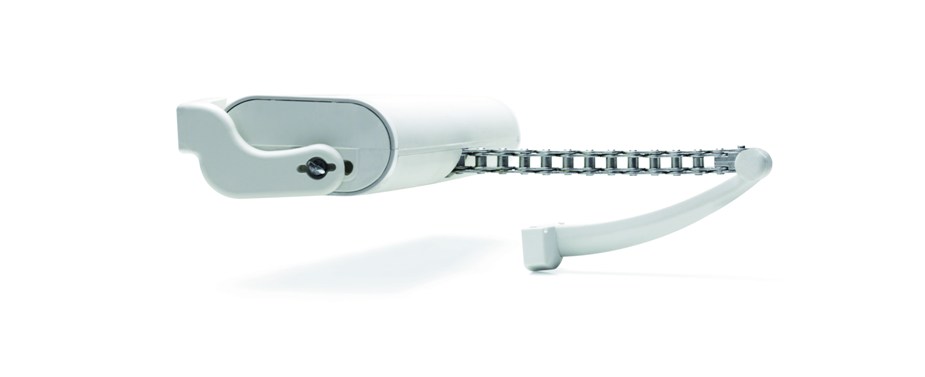

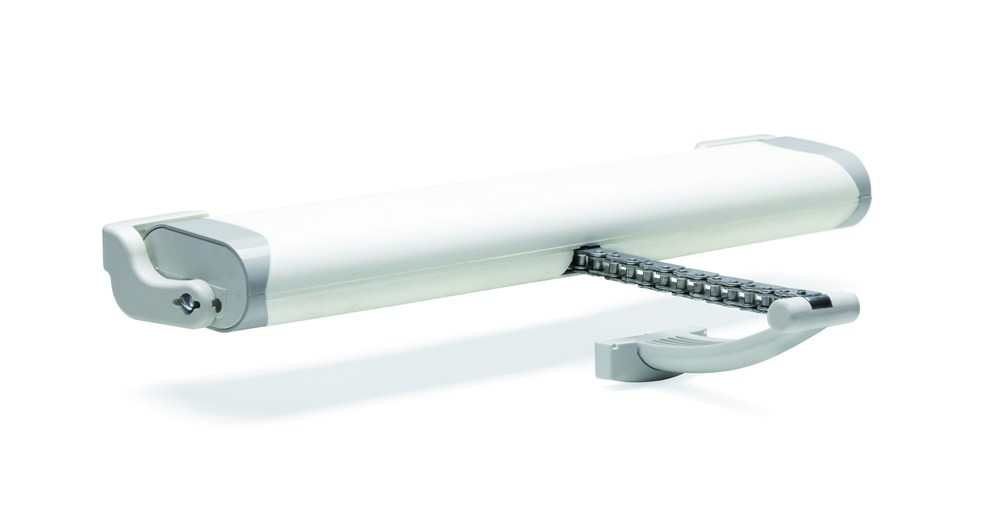

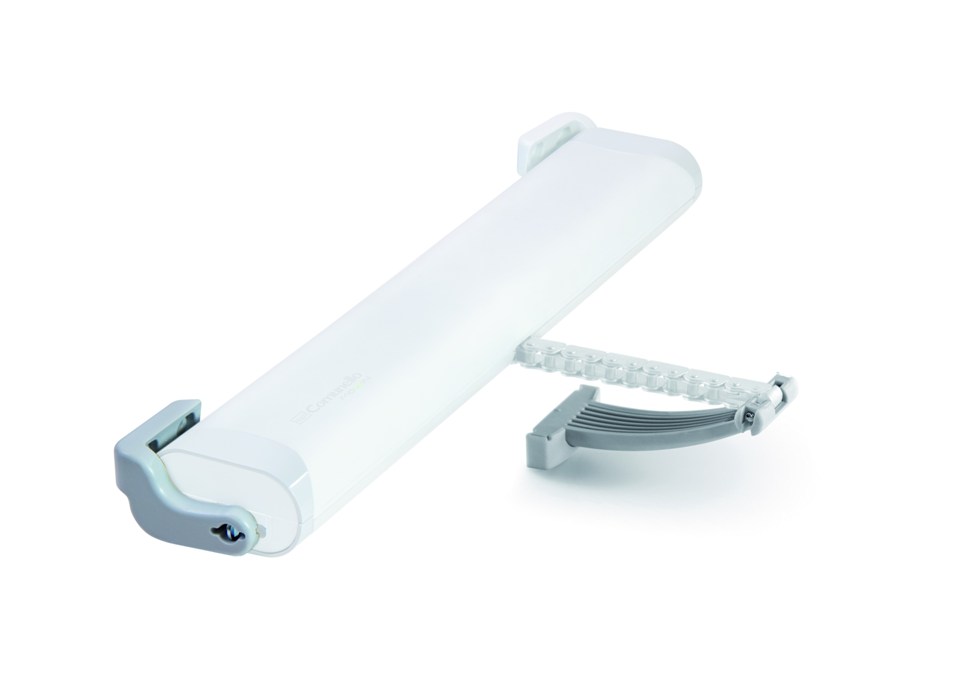

LIWIN L35 - LIWIN RADIO

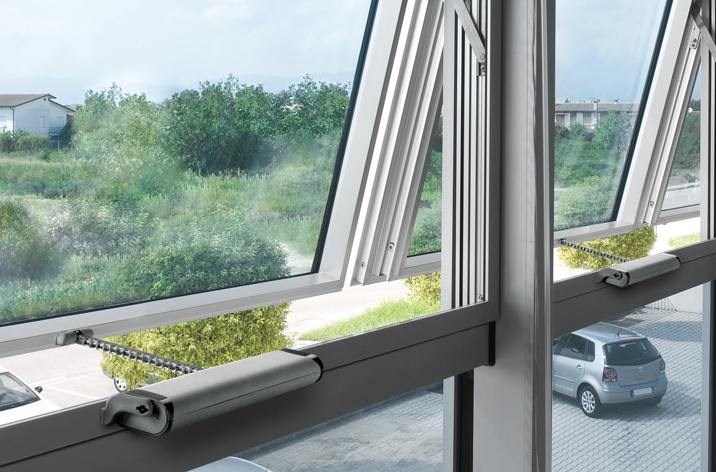

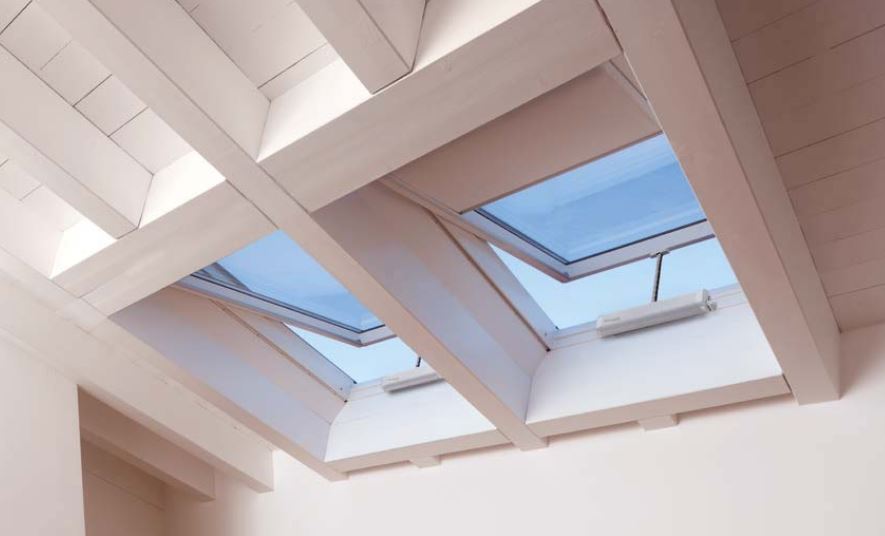

Moteur électrique à chaîne pour ouvrants abattants, relevants, coupoles et lucarnes.
- Boîtiers à chaîne course 50 à 420 mm
- Force 250N et 350 N (Poussée / Traction)
- IP44
- Version synchronisable, RADIO
Les plus de ce produit
- Esthétique
- Course réglage par DIP Switch
- Chaine robuste à double maillon
- Accrochage du moteur sur les étriers rapide et sans vis
- Version Standard, Synchro jusqu'à 4 moteurs
- Version Radio et Radio Synchro jusqu'à 4 moteurs
Une question sur nos produits ? Une demande de devis ?
Caractéristiques
- Avec détection d’obstacle
- Démarrage et arrêt progressif
- Vitesse : 18 mm/s
- Température fonctionnement : -5°C / + 50°C
- Intensité : 1 A en 24 Vcc et 0,19 A en 230 Vac
- Système innovant qui garantit la coordination et contrôle du mouvement
- Aucune centrale électronique de coordination extérieur n’est nécessaire
- Fin de course de fermeture par absorption de courant
| Force 250 N | Force 350 N | |
| Dimensions | 414 x 99 x 37 mm |
|
| Protection | IP 44 |
|
| Courses (mm) |
200 – 250 – 380 |
50 – 100 – 150 – 200 – 250 – 300 – 350 – 400 – 420 |
BOÎTIER À CHAÎNE – LIWIN

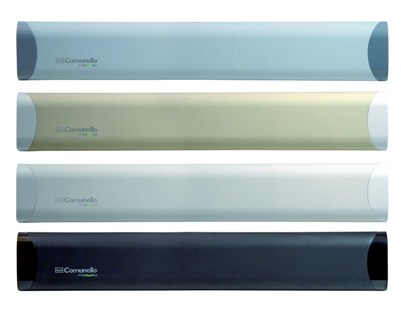

| Couleur | 230 Vac | 24 Vcc | |
| Force 250 N | Force 350 N | Force 350 N | |
| Noir | 28121-0 | 28221-0 | 28211-0 |
| Blanc | 28122-0 | 28222-0 | 28212-0 |
| Gris | 28123-0 | 28223-0 | 28213-0 |
BOÎTIER À CHAÎNE – LIWIN 2W – NET
| Couleur | 230 Vac |
24 Vcc |
| Force 350 N | ||
| Noir (lot de 2) | 28221-1 | 28211-1 |
| Blanc (lot de 2) | 28222-1 | 28212-1 |
| Gris (lot de 2) | 28223-1 | 28213-1 |
BOÎTIER À CHAÎNE – LIWIN 3W – NET
| Couleur | 230 Vac |
24 Vcc |
| Force 350 N | ||
| Noir (lot de 3) | 28221-2 | 28211-2 |
| Blanc (lot de 3) | 28222-2 | 28212-2 |
| Gris (lot de 3) | 28223-2 | 28213-2 |
BOÎTIER À CHAÎNE – LIWIN 4W – NET
| Couleur | 230 Vac |
24 Vcc |
| Force 350 N | ||
| Noir (lot de 4) | 28221-3 | 28211-3 |
| Blanc (lot de 4) | 28222-3 | 28212-3 |
| Gris (lot de 4) | 28223-3 | 28213-3 |

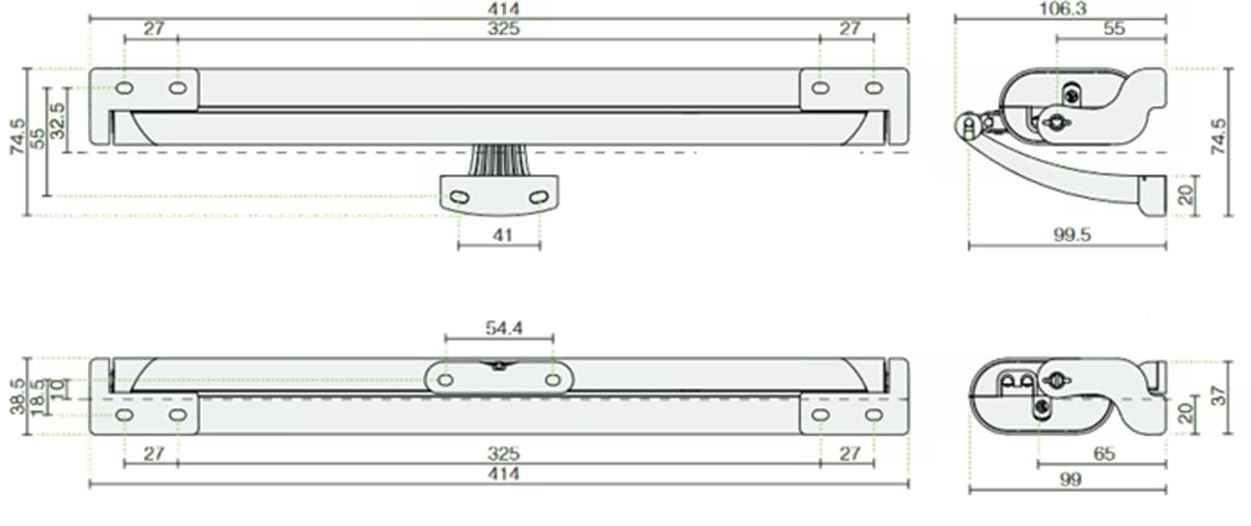

DIMENSIONS VERSIONS 250 N / 350 N
CALCUL DE LA FORCE D’OUVERTURE OU DE FERMETURE
- F = Force demandée pour l’ouverture ou la fermeture
- P = Poids de la fenêtre (seulement partie mobile)
- C = Course d’ouverture de la fenêtre (course de l’actionneur)
- H = Hauteur de la fenêtre
LIWIN RADIO
- Course réglable version 350N :
50 –100–150 –200–250–300–350–400 – 420 mm - Avec détection d’obstacle
- Démarrage et arrêt progressif
- Vitesse : 18 mm/s
- Protection : IP44
- Température fonctionnement : -5°C / + 50°C
- Dimensions : 414 x 99 x37 mm
- Intensité : 0,2 en 230 Vac
- Système innovant qui garantit la coordination et contrôle du mouvement.
- Aucune centrale électronique de coordination extérieur n’est nécessaire.
- Fin de course de fermeture par absorption de courant.
- La télécommande n’est pas livrée avec les moteurs et doit être commandée séparément
BOÎTIER À CHAÎNE – LIWIN RADIO
| Couleur | Référence |
| Noir | 28231-0 |
| Blanc | 28232-0 |
| Gris | 28233-0 |
BOÎTIER À CHAÎNE – LIWIN 2W – NET RADIO
| Couleur | Référence |
| Noir (lot de 2) | 28231-1 |
| Blanc (lot de 2) | 28232-1 |
| Gris (lot de 2) | 28233-1 |
BOÎTIER À CHAÎNE – LIWIN 3W – NET RADIO
| Couleur | Référence |
| Noir (lot de 3) | 28231-2 |
| Blanc (lot de 3) | 28232-2 |
| Gris (lot de 3) | 28233-2 |
BOÎTIER À CHAÎNE – LIWIN 4W – NET RADIO
| Couleur | Référence |
| Noir (lot de 4) | 28231-3 |
| Blanc (lot de 4) | 28232-3 |
| Gris (lot de 4) | 28233-3 |
TÉLÉCOMMANDE RADIO
- Télécommande Radio pour boitier à chaine LIWIN
- 1 à 6 canaux
- Porté de 30 à 300 mètres en fonction de la configuration
| Caractéristiques | Version 1 CANAL | Version 6 CANAUX | |
| Référence | 28100-0 | 28100-1 | |
| Couleur | Blanc | Blanc | |
| Alimentation | 2 x Lithium 3V (CR2032 230mAh) |
2 x Lithium 3V (CR2032 230mAh) |
|
| Fréquence | 434,15 MHz | 434,15 MHz | |
| Canaux | 1 | 6 | |
| Portée en champ ouvert | 300 mètres | 300 mètres | |
| Portée à l’intérieure | 30 mètres | 30 mètres | |
| Dimensions | 120x52x19 mm | 120x52x19 mm | |
| Poids | 40g | 40g | |

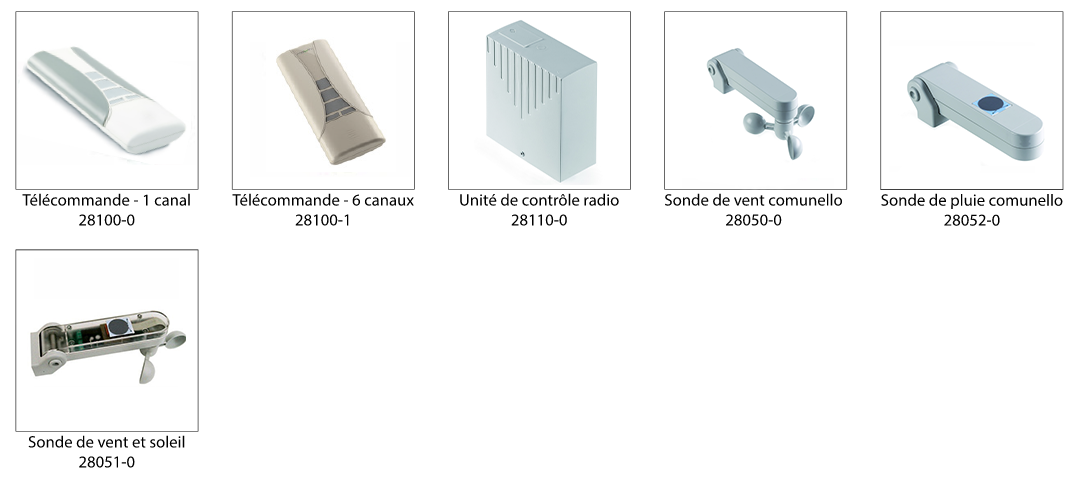

ACCESSOIRES
