NANO, SYNCHRO NANO

Nouveauté !

Boîtier en aluminium avec finition anodisée ou laquée et chaîne à maille double.

Les plus de ce produit

  • Chaîne avec doubles mailles résistantes à la corrosion
  • Boitier en aluminium anodisé
  • Existe en version Standard, Synchro
  • Version synchro jusqu'à 4 moteurs

Une question sur nos produits ? Une demande de devis ?

Documents liés

Caractéristiques

NANO

DESCRIPTIF

  • Course max: 800 mm
  • Fin de course : arrêt électronique de sécurité en position intermédiaire en cas de surcharge
  • Force : 400 N Max (voir tableau)
  • Protection : IP 40
  • Dimension : 24 x 35 mm
  • Vitesse : 4-14 mm/s (voir tableau)
  • Alimentation : 24 Vcc
  • Intensité : 1,2 A
  • Température fonctionnement : de -10°C à 60°C
  • Type : filaire ou synchronisable
  • Etrier pivotant : Non inclus
  •  Chaînes à double maille en acier inoxydable.
  • La platine électronique synchronise la vitesse des deux moteurs par encoder.
  • Le réglage en position de fermeture n’est pas nécessaire. Afin d’éviter des erreurs de positionnement: l’arrêt en position de fermeture est effectué par limitation électronique du courant absorbé.
  • Livré avec 1,5 m de câble pour le NANO et sans câble pour le NANO Synchro qui est livré avec un connecteur 8 pôles,

NANO

COURSES NOIR BLANC GRIS
200 mm 25711-0A 25712-0A 25713-0A
300 mm 25721-0A 25722-0A 25723-0A
400 mm 25731-0A 25732-0A 25733-0A
500 mm 25741-0A 25742-0A 25743-0A
600 mm 25751-0A 25752-0A 25753-0A
800 mm 25761-0A 25762-0A 25763-0A



NANO SYNCHRO

COURSES NOIR BLANC GRIS
200 mm 25711-1A 25712-1A 25713-1A
300 mm 25721-1A 25722-1A 25723-1A
400 mm 25731-1A 25732-1A 25733-1A
500 mm 25741-1A 25742-1A 25743-1A
600 mm 25751-1A 25752-1A 25753-1A
800 mm 25761-1A 25762-1A 25763-1A

NANO SYNCHRO F-SIGNAL

COURSES NOIR BLANC GRIS
200 mm 25711-2A 25712-2A 25713-2A
300 mm 25721-2A 25722-2A 25723-2A
400 mm 25731-2A 25732-2A 25733-2A
500 mm 25741-2A 25742-2A 25743-2A
600 mm 25751-2A 25752-2A 25753-2A
800 mm 25761-2A 25762-2A 25763-2A



COURSE RÉELLE

COURSES Course réelle
200 mm 190 mm
300 mm 290 mm
400 mm 390 mm
500 mm 490 mm
600 mm 600 mm
800 mm 800 mm

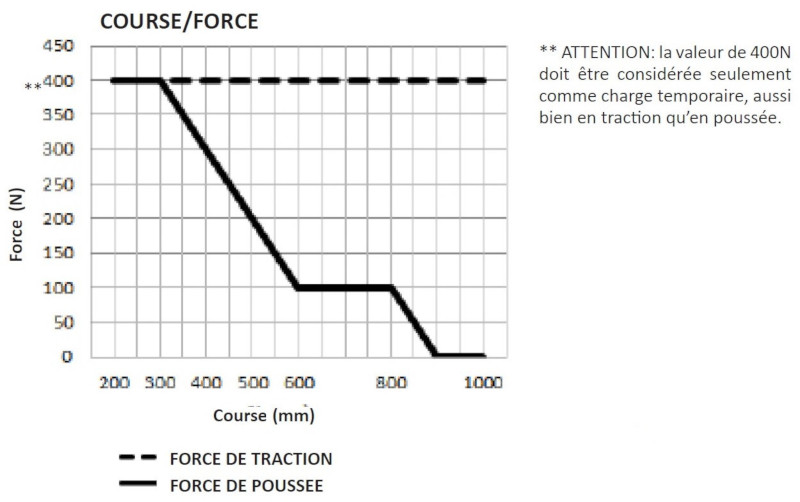

FORCE



CALCUL DE LA FORCE D’OUVERTURE OU DE FERMETURE

  • F = Force demandée pour l’ouverture ou la fermeture
  • P = Poids de la fenêtre (seulement partie mobile)
  • C = Course d’ouverture de la fenêtre (course de l’actionneur)
  • H = Hauteur de la fenêtre

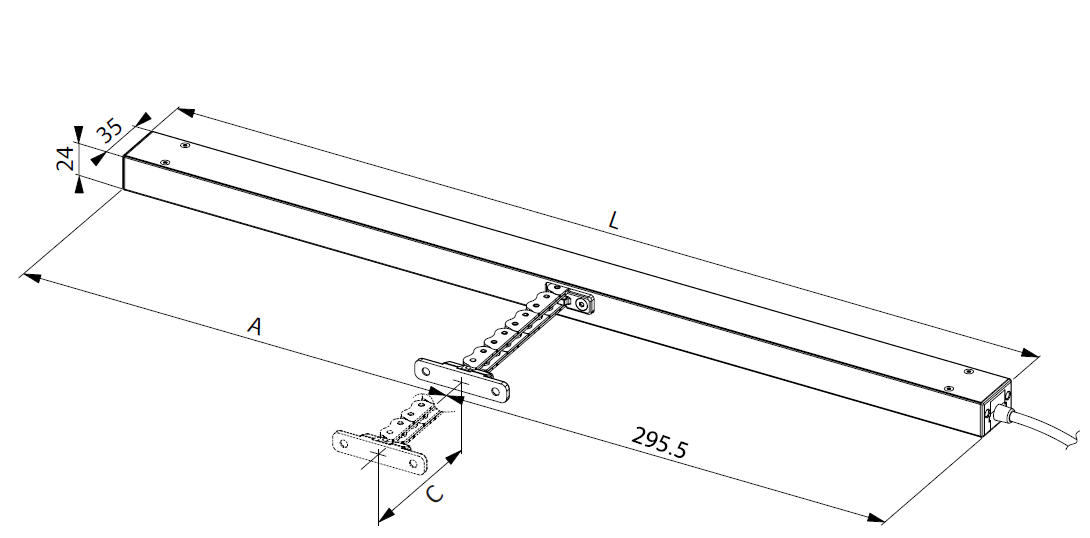

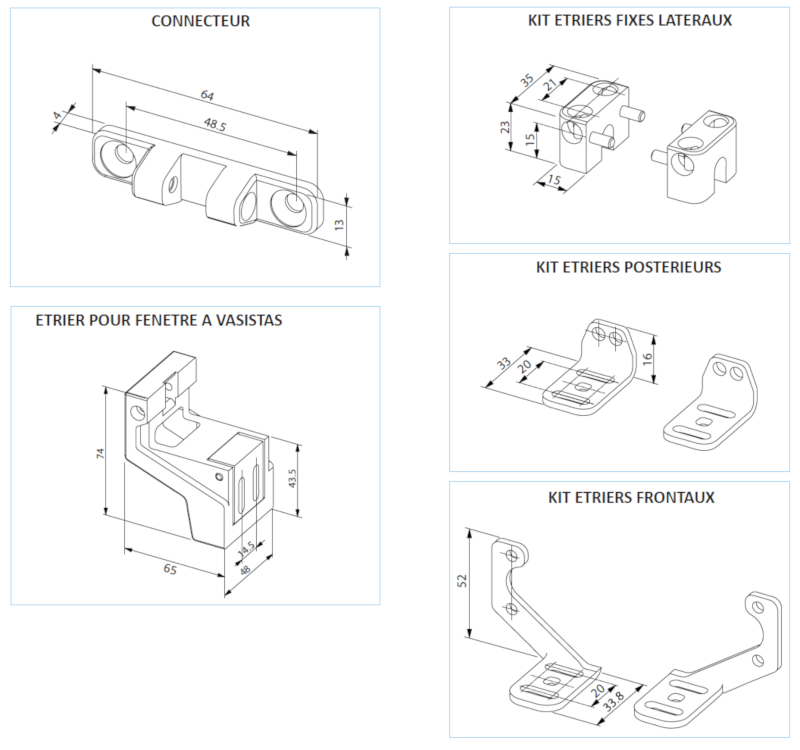

DIMENSIONS

COURSES A (mm)
L (mm)
200 mm 254,5 550
300 mm
400 mm 304,5 600
500 mm 404,5 700
600 mm
800 mm 604,5 900
1000 mm

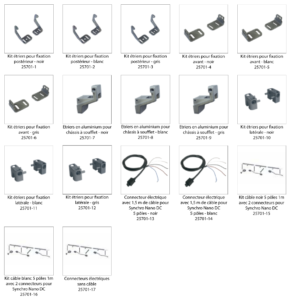

ACCESSOIRES

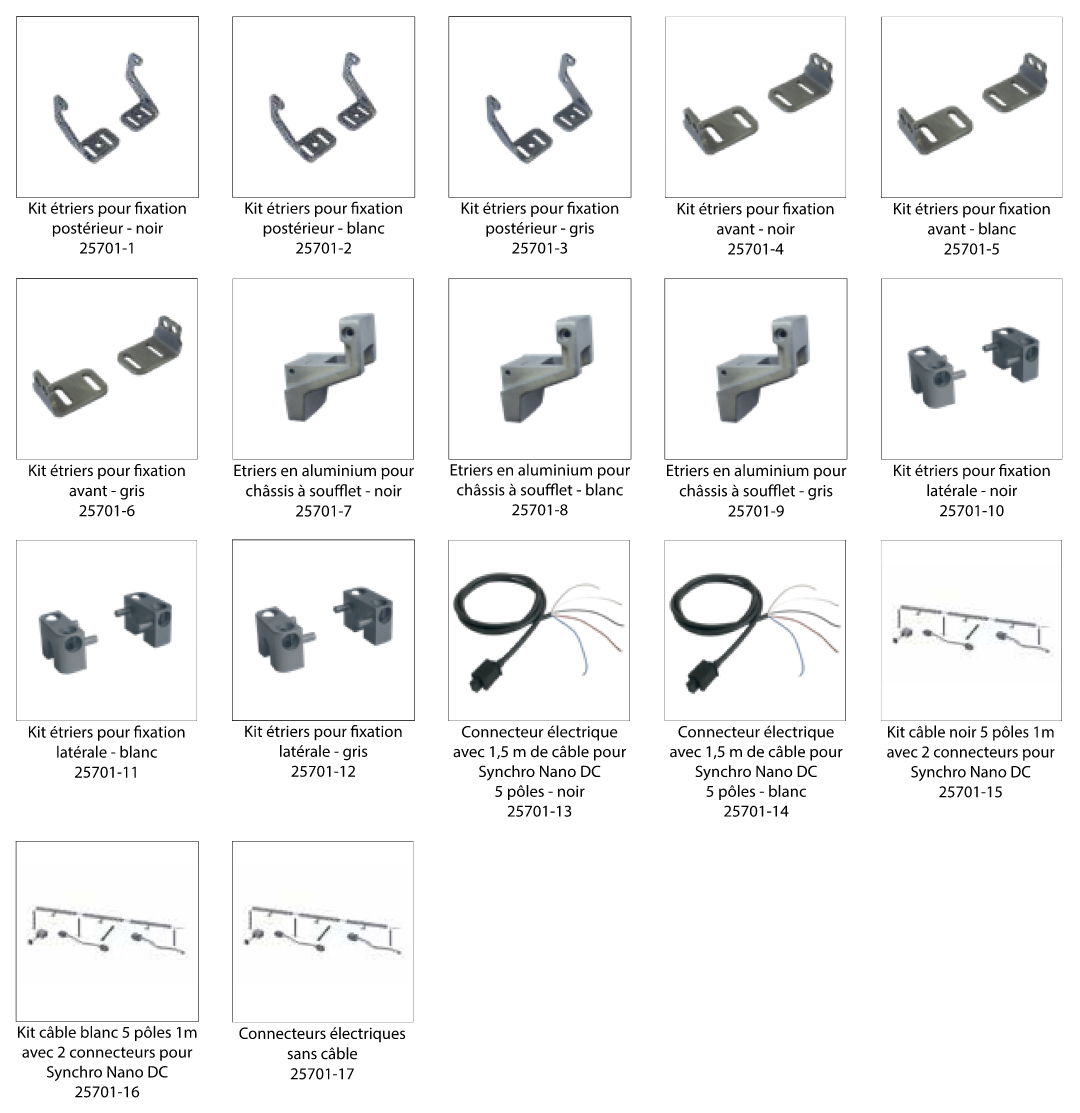

 Référence Désignation
25701-1 Kit étriers pour fixations postérieur – noir
25701-2 Kit étriers pour fixations postérieur – blanc
25701-3 Kit étriers pour fixations postérieur – gris
25701-4 Kit étriers pour fixations avant – noir
25701-5 Kit étriers pour fixations avant – blanc
25701-6 Kit étriers pour fixations avant – gris
25701-7 Etriers en aluminium pour châssis à soufflet –  noir
25701-8 Etriers en aluminium pour châssis à soufflet –  blanc
25701-9 Etriers en aluminium pour châssis à soufflet –  gris
25701-10 Kit étriers pour fixations latéral – noir
25701-11 Kit étriers pour fixations latéral – blanc
25701-12 Kit étriers pour fixations latéral – gris
25701-13 Connecteur électrique avec 1,5 m de câble pour Synchro Nano DC – 5 pôles – noir
25701-14
Connecteur électrique avec 1,5 m de câble pour Synchro Nano DC – 5 pôles – blanc
25701-15 Kit câble noir 5 pôles 1m avec 2 connecteurs pour Synchro Nano DC
25701-16 Kit câble blanc 5 pôles 1m avec 2 connecteurs pour Synchro Nano DC
25701-17 Connecteurs électriques sans câble
