RAYWIN
Nouveauté !Actionneur électrique à tige pour l’ouverture et la fermeture de fenêtre en saillie, à lames, brise soleil et dôme.
- Démarrage et arrêt progressif
- Détection d’obstacle
- Fin de course de fermeture par absorption de courant
Les plus de ce produit
- Version Syncro jusqu'à 4 moteurs
- Course de 180 à 300 mm (Réglage par DIP Switch)
- Raccordement en parrallèle jusqu'à 30 motorisations
- Démarrage et arrêt progressif
Une question sur nos produits ? Une demande de devis ?
Caractéristiques
DESCRIPTIF
- Disponible en version 24 Vcc et 230 Vca,
- Plusieurs courses possibles 180 – 225 – 300 et 500 mm,

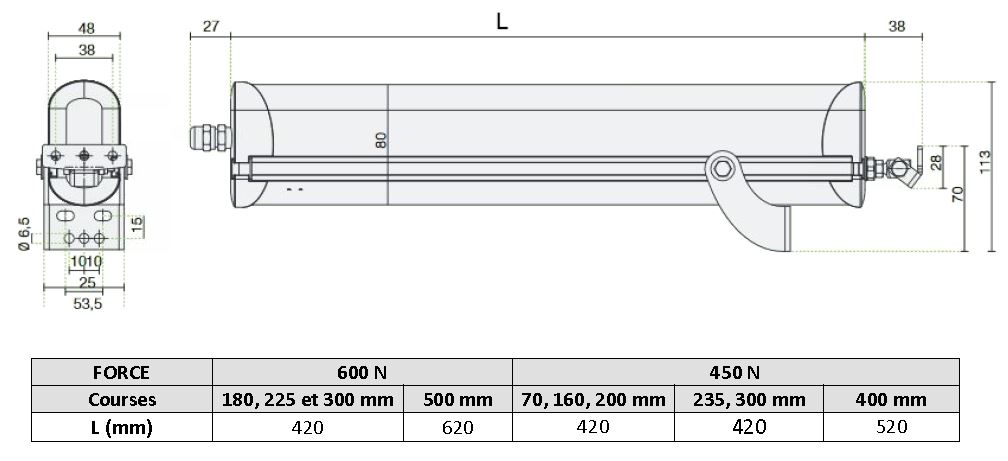

- Dimensions : 600 x 84 x48 mm
- Force 600 N,
- Détection d’obstacle,
- Démarrage et arrêt progressif,
- Accessoires pour fixation inclus,
- Intensité: 0,33 A en 230 Vac et 1,7 A en 24 Vcc
- Accessoires pour fixation inclus.
RAYWIN R60
| Couleur | Courses 180 – 255 et 300 mm |
Course 500 mm | ||
| 230 Vac | 24 Vcc | 230 Vac | 24 Vcc | |
| Gris | 30213-1 | 30223-1 |
30213-3 | 30223-3 |
RAYWIN R60 – 2W NET
| Couleur | Courses 180 – 255 et 300 mm |
Course 500 mm | ||
| 230 Vac | 24 Vcc | 230 Vac | 24 Vcc | |
| Gris | 30213-2 | 30223-2 |
30213-4 | 30223-4 |

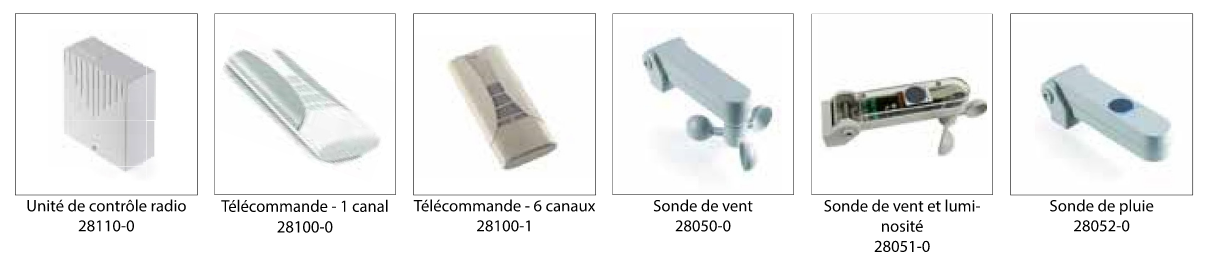

ACCESSOIRE
DESCRIPTIF
| Données | 30213-1 / 30213-2 | 30213-3 / 30213-4 | 30223-1 / 30223-2 | 30223-3 / 30223-4 |
| Alimentation |
230 Vac | 24 Vcc | ||
| Courses (mm) |
180-225-300 |
500 |
180-225-300 |
500 |
| Courant absorbé | 0,33 A | 1,7 A | ||
| Force de poussée | 600 N | |||
| Force de traction | 600 N | |||
| Vitesse à vide | 10 mm/s | |||
| Indice protection | IP 44 | |||
| Fin de course |
électronique | |||
| Couleur | Gris | |||
| Temp. fonctionnement | – 5 °C / + 50 °C | |||
CALCUL DE LA FORCE D’OUVERTURE OU DE FERMETURE
- F = Force demandée pour l’ouverture ou la fermeture
- P = Poids de la fenêtre (seulement partie mobile)
- C = Course d’ouverture de la fenêtre (course de l’actionneur)
- H = Hauteur de la fenêtre
