QUASAR, SYNCHRO QUASAR
Boîtier en aluminium avec finition anodisée ou laquée et chaîne à maille double.
Les plus de ce produit
- Chaîne avec doubles mailles résistantes à la corrosion
- Boitier en aluminium anodisé
- Réglage en position de fermeture pas nécessaire
- Version QUASAR DC avec classe de protection IP42
- Existe en version Standard, Synchro et Twin
Une question sur nos produits ? Une demande de devis ?
Caractéristiques
QUASAR
DESCRIPTIF
- Course : 483 mm
- Fin de course : arrêt électronique de sécurité en position intermédiaire en cas de surcharge
- Force : 300 N
- Protection : IP 30 et IP 42
- Dimension : 676 x 32 x 47,5 mm
- Etrier pivotant : Non inclus
- Vitesse : 15 mm/s
- Intensité : 0,4 A en 230 Vac et 0,9 A en 24 Vcc
- Type : filaire ou synchronisable
- Etrier pivotant : Non inclus
- Chaînes à double maille en acier inoxydable.
- La platine électronique synchronise la vitesse des deux moteurs par encoder.
- Le réglage en position de fermeture n’est pas nécessaire. Afin d’éviter des erreurs de positionnement: l’arrêt en position de fermeture est effectué par limitation électronique du courant absorbé.
- Arrêt électronique de sécurité en positions intermédiaires en cas de surcharge.
| Couleur | Référence |
| Noir (filaire) | 25521-0A |
| Blanc (filaire) | 25522-0A |
| Gris (filaire) | 25523-0A |
| Couleur | Référence |
|||
| 24 Vcc | 24 Vcc – IP42 | 24 Vcc F-Signal | 24 Vcc BMS-LINE | |
| Noir (filaire) | 25511-0A | 25511-3A | 25511-5A | 25511-4A |
| Blanc (filaire) | 25512-0A | 25512-3A | 25512-5A | 25512-4A |
| Gris (filaire) | 25513-0A | 25513-3A | 25513-5A | 25513-4A |
BOÎTIER À CHAÎNE – SYNCHRO QUASAR
| Couleur | Référence en 230 Vac |
| Noir (filaire) | 25521-1A |
| Blanc (filaire) | 25522-1A |
| Gris (filaire) | 25523-1A |
| Couleur | Référence |
||
| 24 Vcc | 24 Vcc F-Signal | Draw bridge | |
| Noir (filaire) | 25511-1A | 25511-6A | 25521-3A |
| Blanc (filaire) | 25512-2A | 25512-6A | 25522-3A |
| Gris (filaire) | 25513-3A | 25513-6A | 25523-3A |
CALCUL DE LA FORCE D’OUVERTURE OU DE FERMETURE
- F = Force demandée pour l’ouverture ou la fermeture
- P = Poids de la fenêtre (seulement partie mobile)
- C = Course d’ouverture de la fenêtre (course de l’actionneur)
- H = Hauteur de la fenêtre

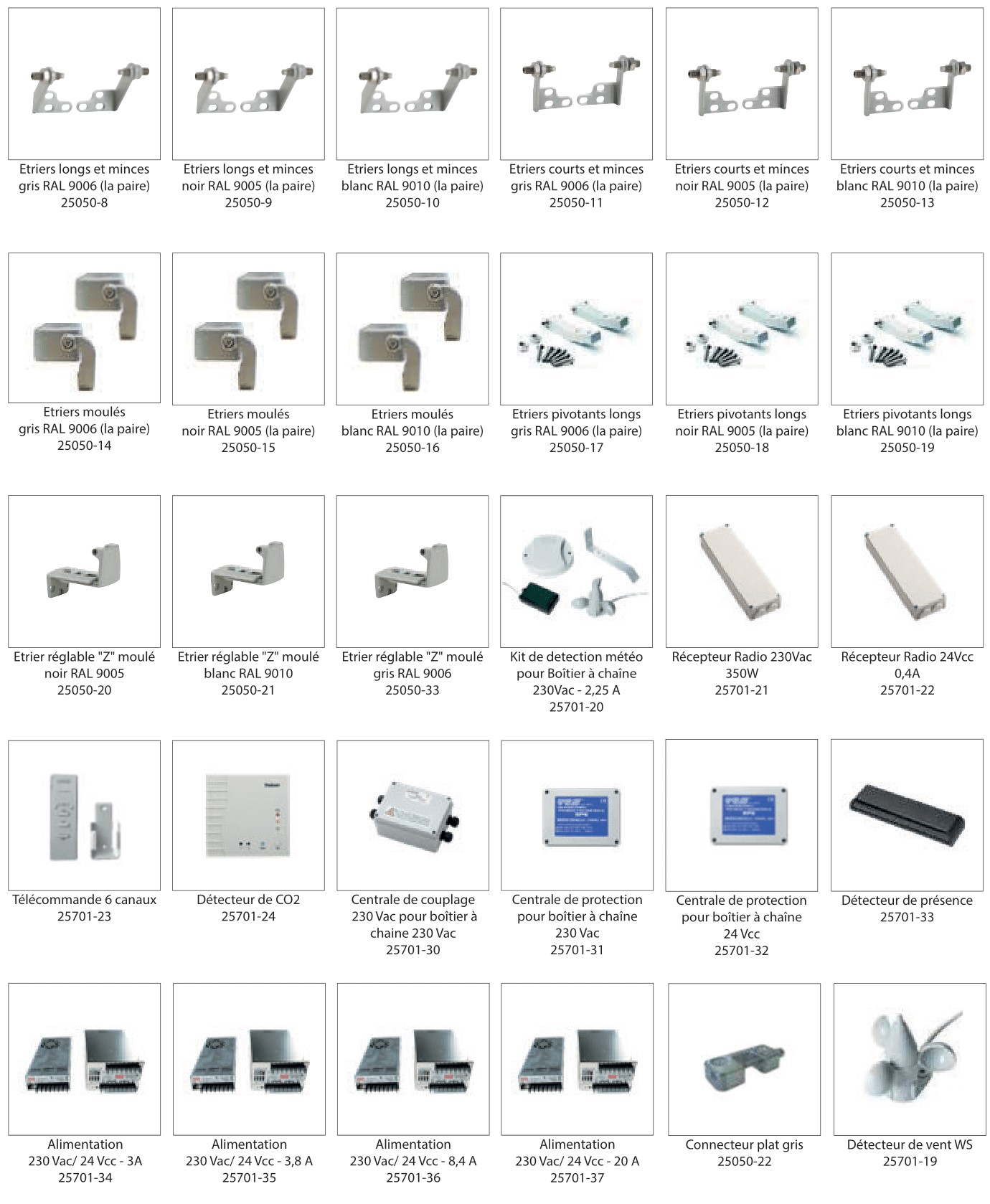

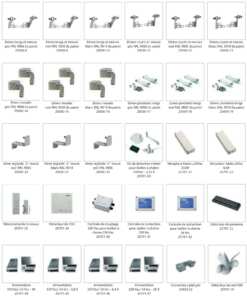

ACCESSOIRES
| Référence | Désignation |
| 25050-8 | Etriers longs et minces gris RAL 9006 (la paire) |
| 25050-9 | Etriers longs et minces noir RAL 9005 (la paire) |
| 25050-10 | Etriers longs et minces blanc RAL 9010 (la paire) |
| 25050-11 | Etriers longs et minces gris RAL 9006 (la paire) |
| 25050-12 | Etriers longs et minces noir RAL 9005 (la paire) |
| 25050-13 | Etriers longs et minces blanc RAL 9010 (la paire) |
| 25050-14 | Etriers moulés gris RAL 9006 (la paire) |
| 25050-15 | Etriers moulés gris RAL 9005 (la paire) |
| 25050-16 | Etriers moulés gris RAL 9010 (la paire) |
| 25050-17 | Etriers pivotants longs gris RAL 9006 (la paire) |
| 25050-18 | Etriers pivotants longs noir RAL 9005 (la paire) |
| 25050-19 | Etriers pivotants longs blanc RAL 9010 (la paire) |
| 25050-20 | Etrier réglable « Z » moulé noir RAL 9005 |
| 25050-21 | Etrier réglable « Z » moulé blanc RAL 9010 |
| 25050-33 | Etrier réglable « Z » moulé gris RAL 9006 |
