SMART

Moteur électrique à chaîne pour ouvrants abattants, relevants, coupoles et lucarnes.

  • Boîtiers à chaîne course 180 – 380 mm
  • Force 200 à 250 N (Poussée / Traction)
  • IP20

Une question sur nos produits ? Une demande de devis ?

Documents liés

Caractéristiques

Gamme

Références Couleurs Tension
28021-0 Noir 230 Vca
28022-0 Blanc 230 Vca
28023-0 Gris 230 Vca

Descriptif

  • Course réglable : 180 – 380 mm
  • Avec détection d’obstacle
  • Démarrage et arrêt progressif
  • Possibilité de connexion en parallèle,

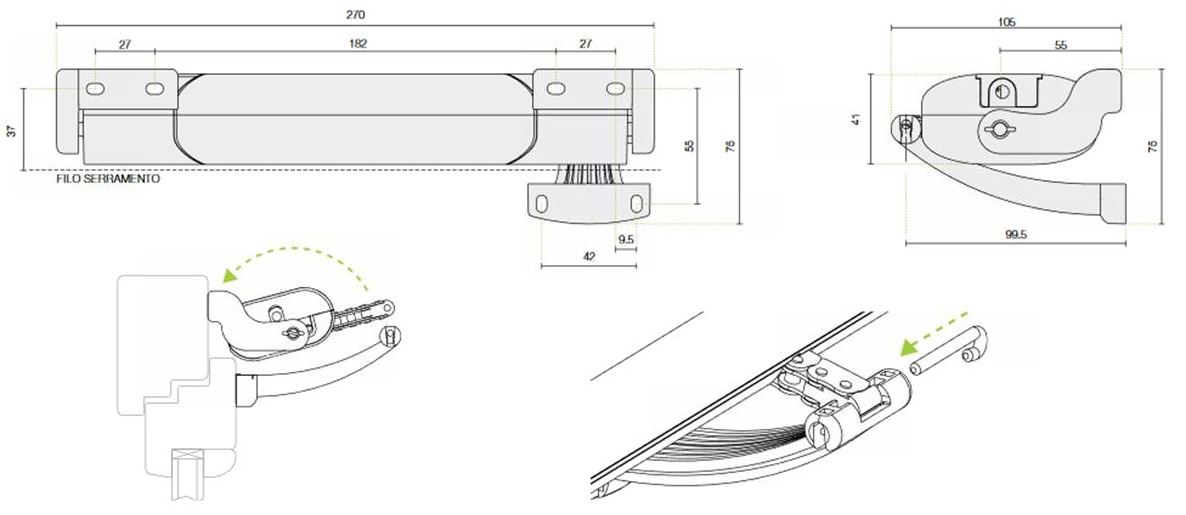

  • Dimensions : 265 x 79 x 41 mm

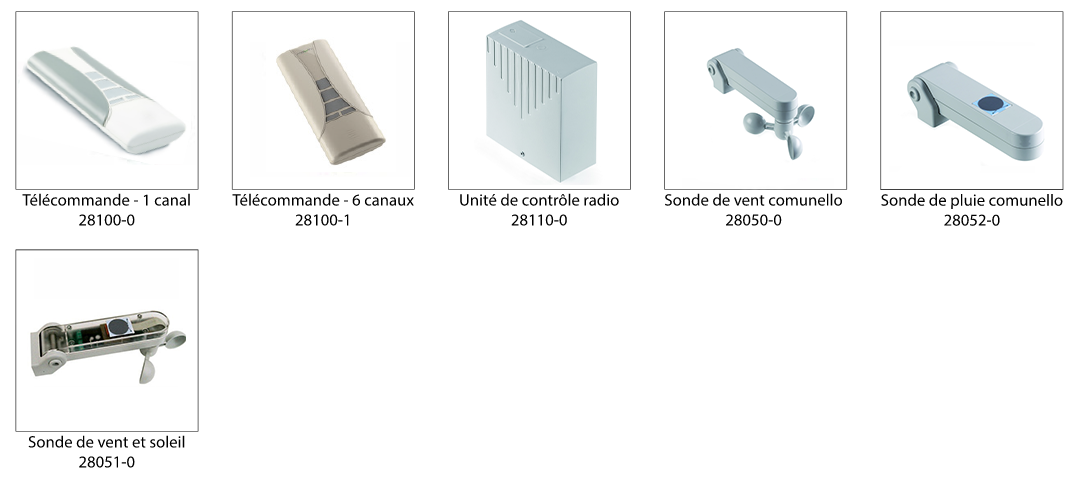

Remarque : La télécommande n’est pas livrée avec les moteurs et doit être commandée séparément

Alimentation 230 Vac
Courant absorbé 0,14 A
Vitesse à vide 16 mm /s
Courses possibles 180 mm / 380 mm
Force de poussée 200 N
Force de traction 250 N
Indice de protection IP 20
Fin de course micro interrupteur
Protection électrique Ouverture : Magnétique
Fermeture : Électronique

CALCUL DE LA FORE D’OUVERTURE OU DE FERMETURE

  • F = Force demandée pour l’ouverture ou la fermeture
  • P = Poids de la fenêtre (seulement partie mobile)
  • C = Course d’ouverture de la fenêtre (course de l’actionneur)
  • H = Hauteur de la fenêtre



Installation

  •  Vérifier que la largeur du bâti, où le montage de l’actionneur est prévu, mesure plus de 320 mm. En cas contraire, IL N’EST PAS POSSIBLE de monter l’actionneur.
  • Vérifier que la force nécessaire pour l’ouverture/fermeture (calculée selon le tableau du paragraphe 4.2 de la fiche technique) est inférieure ou égale à celle indiquée dans les TABLEAUX DES CARACTÉRISTIQUES.
  • Vérifier manuellement l’ouverture du battant, en contrôlant et en éliminant les éventuelles zones de blocage pouvant donner lieu à des dysfonctionnements.
  • Vérifier manuellement l’ouverture maximale du battant et contrôler que celle-ci est supérieure à la course à sélectionner sur l’actionneur.
