QUASAR L- SYNCHRO QUASAR L
Boîtier en aluminium avec finition anodisée ou laquée et chaîne à maille double.
- Course : 600 / 700 / 1000 mm.
- Force de traction / Poussée : 300 N,
- Protection : IP 30
- Dimension : 676 x 32 x 47,5 mm
Les plus de ce produit
- Chaîne avec doubles mailles résistantes à la corrosion
- Boitier en aluminium anodisé
- Réglage en position de fermeture pas nécessaire
- Version QUASAR DC avec classe de protection IP42
- Courses jusqu'à 1 000 mm
- Existe en version Standard et Synchro
Une question sur nos produits ? Une demande de devis ?
Caractéristiques
DESCRIPTIF
- Moteur électrique à chaîne pour ouvrants abattants, relevants, coupoles et lucarnes,
- Encombrement limité : 32 * 47,5 mm de section,
- Disponible en version 24 Vcc et 230 Vac,
- Chaîne avec doubles mailles résistantes à la corrosion,
- Arrêt électronique de sécurité en cas de surcharge,
- Livré avec 1 mètre de câble (Quasar) et 3 mètres (SYNCHRO QUASAR),
- La version F-Signal permet la signalisation en ouverture et fermeture par contact libre de potentiel
(3 fils supplémentaires). Chaînes à double maille en acier inoxydable. - La platine électronique synchronise la vitesse des deux moteurs par encoder.
- Le réglage en position de fermeture n’est pas nécessaire.
Afin d’éviter des erreurs de positionnement: l’arrêt en position de fermeture est effectué par limitation électronique du courant absorbé. - Arrêt électronique de sécurité en positions intermédiaires en cas de surcharge.
BOÎTIER À CHAÎNE – QUASAR L
| Course | 24 Vcc |
||
| 600 mm |
750 mm | 1000 mm | |
| Noir (filaire) | 25561-0A | 25571-0A | 25581-0A |
| Blanc (filaire) | 25562-0A | 25572-0A | 25582-0A |
| Gris (filaire) | 25563-0A | 25573-0A | 25583-0A |
| Course | 230 Vac |
||
| 600 mm |
750 mm | 1000 mm | |
| Noir (filaire) | 25531-0A | 25541-0A | 25591-0A |
| Blanc (filaire) | 25532-0A | 25542-0A | 25592-0A |
| Gris (filaire) | 25533-0A | 25543-0A | 25593-0A |
BOÎTIER À CHAÎNE – SYNCHRO QUASAR L
| Course | 24 Vcc |
||
| 600 mm |
750 mm | 1000 mm | |
| Noir (filaire) | 25561-1A | 25571-10A | 25581-1A |
| Blanc (filaire) | 25562-1A | 25572-1A | 25582-1A |
| Gris (filaire) | 25563-1A | 25573-1A | 25583-1A |
| Course | 230 Vac |
||
| 600 mm |
750 mm | 1000 mm | |
| Noir (filaire) | 25531-1A | 25541-1A | 25591-1A |
| Blanc (filaire) | 25532-1A | 25542-1A | 25592-1A |
| Gris (filaire) | 25533-1A | 25543-1A | 25593-1A |
| Course | Force de traction | Force de poussée | Dimensions |
| 584 mm | 300 N | 300 N | 759 x 72 x 37 mm |
| 763 mm | 300 N | 150 N | 834 x 72 x 37 mm |
| 990 mm | 300 N | 100 N | 959 x 72 x 37 mm |
DESCRIPTIF
| QUASAR L |
||
| Alimentation | 24 Vcc | 230 Vac |
| Courant absorbé | 0,90 A | 0,4 A |
| Force Poussée | 300 N | |
| Force Traction | 300 N | |
| Vitesse à vide | 15 mm/s |
|
| Courses possibles | 600 mm / 750 mm / 1 000 mm |
|
| Indice Protection | IP 30 |
|
| Fin de course |
électronique |
|
| Protection électrique |
électronique |
|
CALCUL DE LA FORCE D’OUVERTURE OU DE FERMETURE
- F = Force demandée pour l’ouverture ou la fermeture
- P = Poids de la fenêtre (seulement partie mobile)
- C = Course d’ouverture de la fenêtre (course de l’actionneur)
- H = Hauteur de la fenêtre

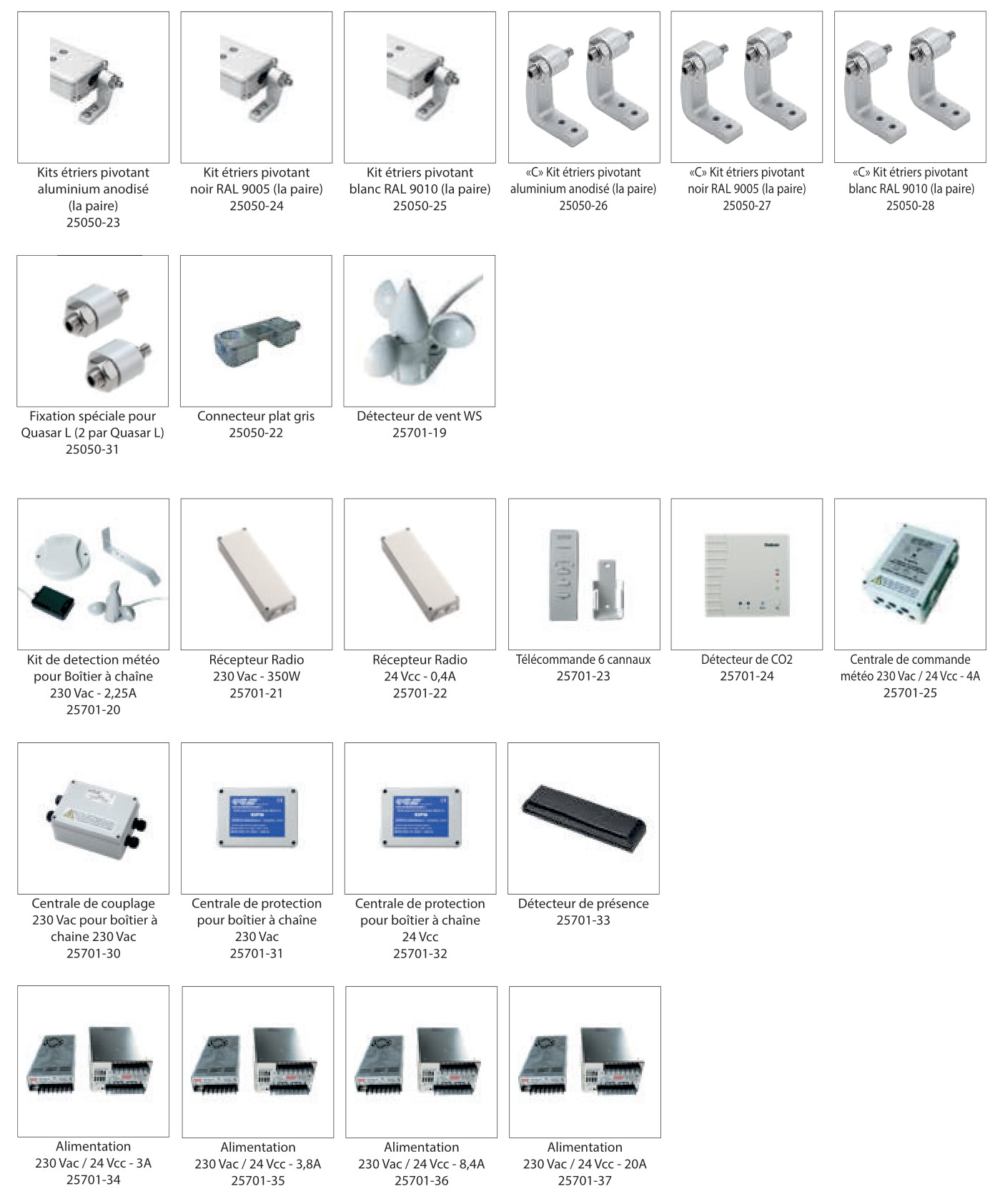

ACCESSOIRES
| Référence | Désignation |
| 25050-23 | Kit étriers pivotant aluminium anodisé (la paire) |
| 25050-24 | Kit étriers pivotant noir RAL 9005 (la paire) |
| 25050-25 | Kit étriers pivotant blanc RAL 9010 (la paire) |
| 25050-26 | « C » Kit étriers pivotant aluminium anodisé (la paire) |
| 25050-27 | « C » Kit étriers pivotant noir RAL 9005 (la paire) |
| 25050-28 | « C » Kit étriers pivotant blanc RAL 9010 (la paire) |
| 25050-31 | Fixation spéciale pour Quasar L (2 par Quasar L) |
| 25050-22 | Connecteur plat gris |
| 25551-4 | Kit pour châssis abatant avec étriers « C » et étriers « Z » aluminium anodisé |
| 25551-5 | Kit pour châssis abatant avec étriers « C » et étriers « Z » noir RAL 9005 |
| 25551-6 | Kit pour châssis abatant avec étriers « C » et étriers « Z » blanc RAL 9010 |
| 25701-25 | Centrale de commande météo 230 Vac / 24 Vcc – 4A |
| 25701-25 | Centrale de commande météo 230 Vac / 230 Vcc – 6A |
| 25050-19 | Détecteur de vent WS 25050-19 |
| 25050-6 | Détecteur de pluie |
| 25701-21 | Récepteur Radio 230 Vac 350 W |
| 25701-22 | Réception Radio 24 VDC 0,4A |
| 25701-23 | Télécommande 6 canaux |
