KIT WINDY

Nouveauté !

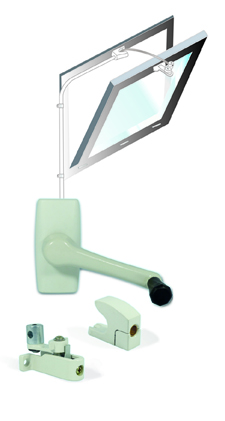

Le Kit Windy de Souchier permet l’ouverture et la fermeture d’un châssis abattant pour une aération de confort.

Ce nouveau kit ferme-imposte est disponible en coloris blanc, noir et gris sur une longueur de 3,05 m (Kit Windy 305) ou 6,05 m (Kit Windy 605).

Le Kit Windy se caractérise par une grande facilité de montage et d’utilisation, offrant une manœuvre manuelle contrôlée, souple et sans à-coup.



Les plus de ce produit

  • Treuil monobloc
  • Bague anti- frottement
  • Notice de montage
  • Gainage des tubes selon coloris
  • Cavaliers et plaques de fixation
  • Ressort de butée monté sur câble
  • Clé six pans, graisse et visserie fournie

Une question sur nos produits ? Une demande de devis ?

Documents liés

Caractéristiques

Références Désignation
26801-0 Kit Windy 305 Noir
26802-0 Kit Windy 305 Blanc
26803-0 Kit Windy 305 Gris
26811-0 Kit Windy 605 Noir
26812-0 Kit Windy 605 Blanc
26813-0 Kit Windy 605 Gris

DESCRIPTIF

  • Kit à câble souple avec commande manivelle pour châssis individuel abattant avec une largeur maximale de 1,5 m
  • Disponible en deux longueurs, 3,05 m et 6,05 m
  • Ouverture maximum 250 mm (présence d’un tube magasin)
  • Encombrement réduit : l’espace minimum nécessaire pour l’installation est de 20 mm de la limite supérieure du châssis
  • Treuil plat monobloc
  • Gaine fournie en barres de 0,6 m embouties à une extrémité
  • Tube cintré gainé avec un rayon de 50 mm
  • Pas d’outil nécessaire
  • Emballage carton pour mise en rayon
  • Pour les fenêtres avec moins de 500 mm de hauteur, il est nécessaire de réduire la course de 1/3 de la hauteur en agissant sur le ressort limiteur de course placé au
    niveau du treuil de commande

    Couleur Référence
    Longueur 3,05 m Longueur 6,05 m
    Noir 26801-0 26811-0
    Blanc 26802-0 26812-0
    Gris 26803-0 26813-0

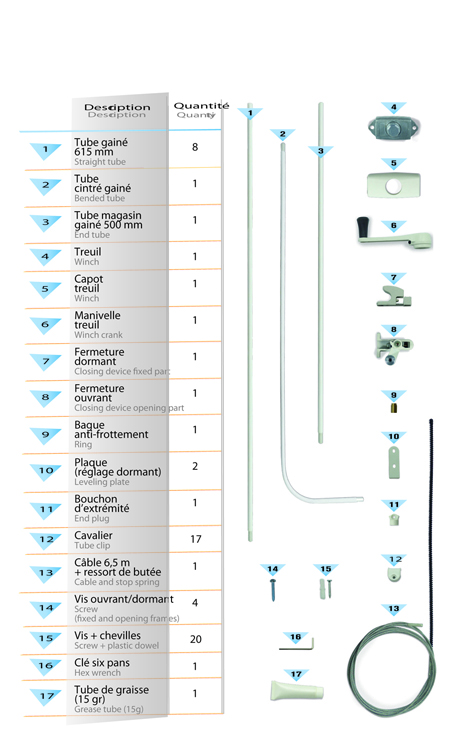

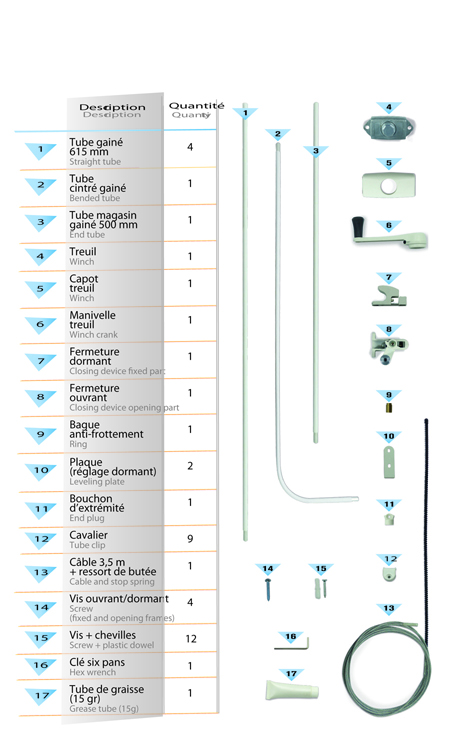

COMPOSITION DU KIT WINDY

Kit Windy 305



Kit Windy 605

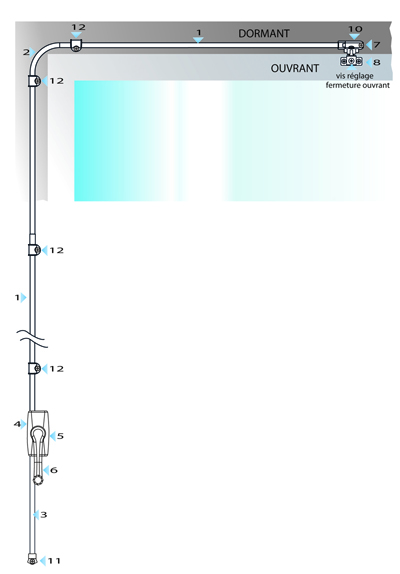

INSTALLATION DU KIT WINDY

  • Fixer solidement les tubes gainés avec les cavaliers (12) à proximité des raccordements.
  • Fixer la fermeture (7) sur le dormant. Selon le décalage d’épaisseur entre dormant et ouvrant, utiliser les plaques de réglage (10).
  • Fixer la fermeture (8) sur l’ouvrant.
  • Régler la fermeture de l’ouvrant à l’aide de la vis de réglage.
  • Introduire un tube gainé (1) dans la fermeture du dormant (7).
  • Poser l’ensemble des tubes gainés (1 et 2) jusqu’à une hauteur de 1-1,20 m du sol.
  • Fixer le treuil (4) au mur, clipser le capot (5) et fixer la manivelle (6).
  • Graisser le câble (13) à l’aide de la graisse fournie (17), puis l’introduire dans le treuil jusqu’à la fermeture dormant-ouvrant.
  • Introduire le câble dans le serre-câble de la fermeture de l’ouvrant.
  • Une fois la partie spiralée du câble dans le treuil, faire remonter le câble à l’aide de la manivelle (6) jusqu’au ressort de butée.
  • Régler l’ouverture de l’ouvrant, fixer le câble dans le serre-câble à l’aide de la clé six pans (16).
  • Faire un essai de fermeture, puis régler le serrage ouvrant / dormant en vissant ou dévissant la vis de réglage de la fermeture ouvrant.
  • Fermer l’ouvrant, enfiler le câble spiralé dans le tube magasin (3).
  • Fixer le tube magasin (3) et le bouchon d’extrémité (11).
