AIRWIN
Actionneur électrique à crémaillère pour l’ouverture et la fermeture de shed, lucarne, brise soleil et dôme.
- Démarrage et arrêt progressif
- Détection d’obstacle
- Fin de course de fermeture par absorption de courant
Les plus de ce produit
- Version Syncro jusqu'à 4 moteurs
- Course de 180 à 1 000 mm
- Raccordement en parrallèle jusqu'à 30 motorisations
- Démarrage et arrêt progressif
- L'accessoire A-MECH permet de relier jusqu'à 4 points de poussée supplémentaire
- Crémaillère spéciale haute résistance aux charges de pointe
Une question sur nos produits ? Une demande de devis ?
Caractéristiques
DESCRIPTIF
- Alimentaiton : 230 Vac,

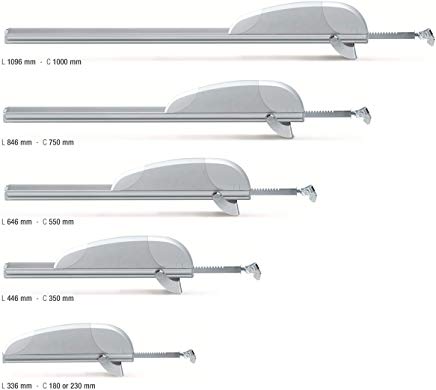

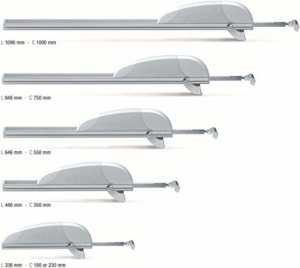

- Plusieurs courses possibles 180 – 230 – 350 – 550 – 750 et

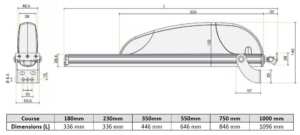

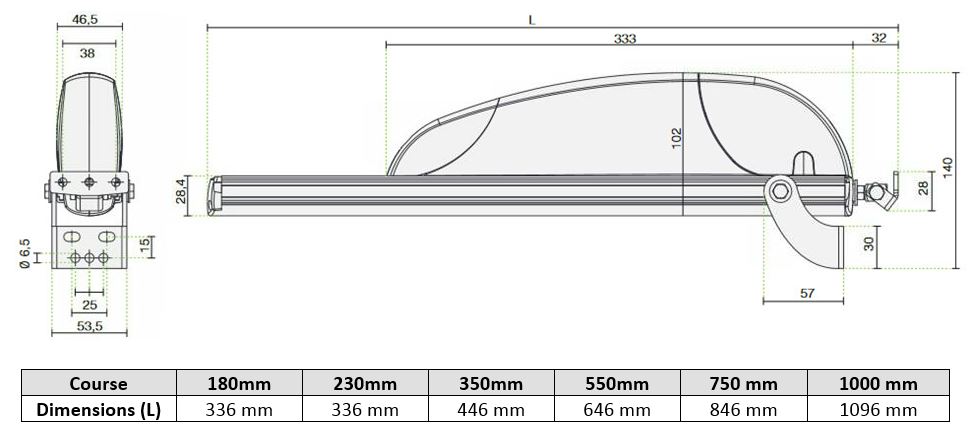

1 000 mm, - Dimensions : (96+course) * 103 x 47 mm (sauf 180)
- Force 450 N,
- Détection d’obstacle,
- Démarrage et arrêt progressif,
- Accessoires pour fixation inclus
- Fin de course de fermeture par absorption de courant.
- Vitesse: 10 mm/s
AIRWIN A45 (Force 450 N) / AIRWIN A65 (Force 650 N) 230 Vac
| Course | Référence 230 Vac | |
| Force 450 N |
Force 650 N | |
| 180 mm | 30313-180 | 30343-180 |
| 230 mm | 30313-230 | 30343-230 |
| 350 mm | 30313-350 | 30343-350 |
| 550 mm | 30313-550 | 30343-550 |
| 750 mm | 30313-750 | 30343-750 |
| 1 000 mm | 30313-1000 | 30343-1000 |
AIRWIN A45 (Force 450 N) / AIRWIN A65 (Force 650 N) 24 Vcc
| Course | Référence 24 Vcc | |
| Force 450 N |
Force 650 N | |
| 180 mm | 30323-180 | 30353-180 |
| 230 mm | 30323-230 | 30353-230 |
| 350 mm | 30323-350 | 30353-350 |
| 550 mm | 30323-550 | 30353-550 |
| 750 mm | 30323-750 | 30353-750 |
| 1 000 mm | 30323-1000 | 30353-1000 |
AIRWIN A65 -VERSION SYNCHRO 230 Vac
| Course | Référence 230 Vac | ||
| 2W NET |
3W NET | 4W NET | |
| 180 mm | 30363-180 | 30383-180 | 30393-180 |
| 230 mm | 30363-230 | 30383-230 | 30393-230 |
| 350 mm | 30363-350 | 30383-350 | 30393-350 |
| 550 mm | 30363-550 | 30383-550 | 30393-550 |
| 750 mm | 30363-750 | 30383-750 | 30393-750 |
| 1 000 mm | 30363-1000 | 30383-1000 | 30393-1000 |
AIRWIN A65 -VERSION SYNCHRO 24Vcc
| Course | Référence 24 Vcc |
| 2W NET | |
| 180 mm | 30373-180 |
| 230 mm | 30373-230 |
| 350 mm | 30373-350 |
| 550 mm | 30373-550 |
| 750 mm | 30373-750 |
| 1 000 mm | 30373-1000 |
CALCUL DE LA FORCE D’OUVERTURE OU DE FERMETURE
- F = Force demandée pour l’ouverture ou la fermeture
- P = Poids de la fenêtre (seulement partie mobile)
- C = Course d’ouverture de la fenêtre (course de l’actionneur)
- H = Hauteur de la fenêtre
| Données | Gamme A45 | Gamme A65 |
| Courant absorbé | 0,29 A | 0,36 A |
| Force de poussée | 450 N | 1 moteur : 650 N 2 moteurs : F totale x 0,7 |
| Force de traction | 450 N | 1 moteur : 650 N 2 moteurs : F totale x 0,7 |
| Courses (mm) |
180 / 230 / 350 / 550 / 750 et 1 000 mm |
|
| Vitesse à vide | 10 mm/s | |
| Dimensions |
(96 + course) * 103 x 47 mm (sauf course 180 mm) | |
| Indice protection | IP 44 | |
| Fin de course |
électronique | |
| Couleur | Gris | |
| Temp. fonctionnement | – 5 °C / + 50 °C | |

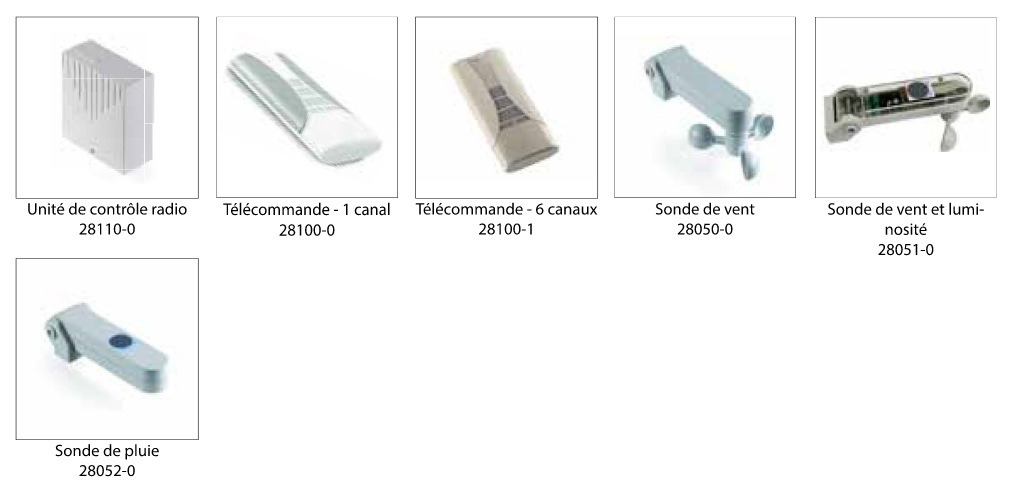

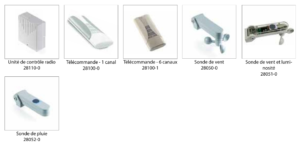

ACCESSOIRES
